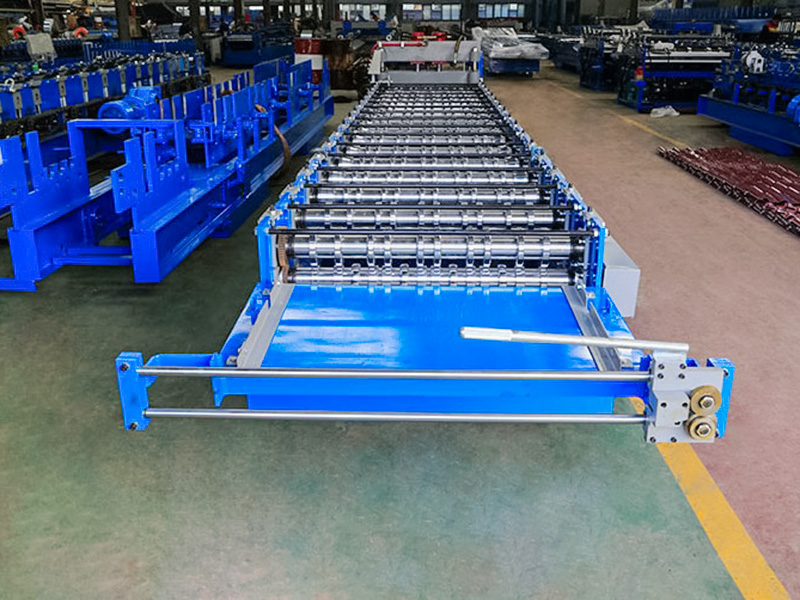

کاشی لعابدار YX25-162-810 دارای ارتفاع موجدار 25 میلی متر، گام 162 میلی متر و عرض موثر 810 میلی متر است. جذابیت تزئینی، زهکشی و کارایی مواد را متعادل می کند. دستگاه رول فرمینگ کاشی لعابدار YX25-162-810 یک دستگاه پردازش ورق فلزی تخصصی است که به طور خاص برای تولید مداوم پانل های سقف فلزی به سبک کاشی های لعاب دار آنتیک طراحی شده است. فناوری اصلی آن از یک فرآیند رولسازی سرد برای شکلدهی مستقیم کلافهای فلزی به کاشیهای فلزی مدرن با منحنیهای سهبعدی و جلوههای تزئینی کاشیهای لعابدار سفالی استفاده میکند.
Jiangyin Hailong Machinery Factory است دستگاه شکل دهی رول کاشی لعابدار YX25-162-810 با قابلیت سازگاری قوی تامینکننده در چین. با بیش از ۱۲۰۰ رابطه مشتری، ما به صنایع متعددی با تجهیزات رولفرمینگ سفارشی خدمات میدهیم و عرضه میکنیم دستگاه شکل دهی رول کاشی لعابدار YX25-162-810 با قابلیت سازگاری قوی برای فروش.
اجزای اصلی معمولاً عبارتند از:
Loader/لحاف کننده: سیم پیچ های فلزی را بارگیری و باز می کند.
راهنما/دستگاه صاف کردن: اطمینان می دهد که نوار مستقیماً وارد ناحیه شکل دهی می شود.

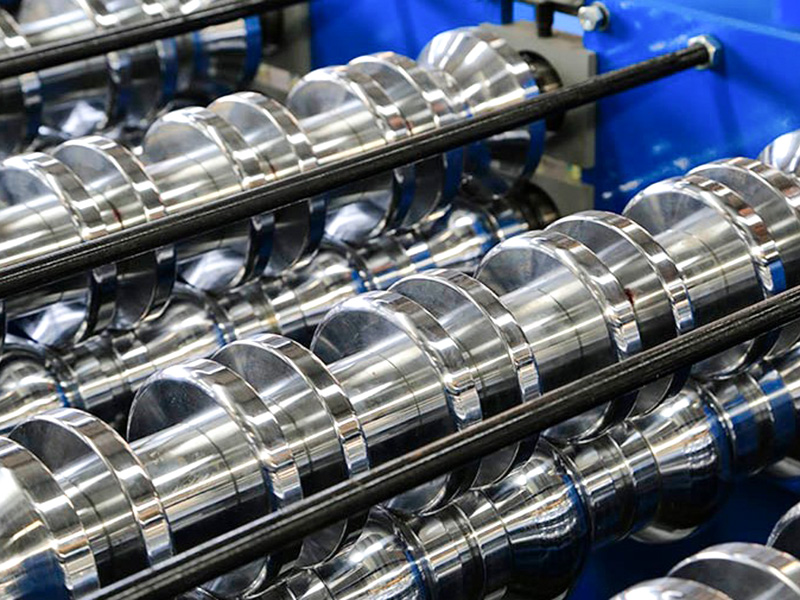

قاب شکل دهی رول چند پایه: جزء هسته، که هر قاب حاوی یک یا چند جفت غلتک فرم دهنده بالا و پایین است، وظیفه خم شدن تدریجی فلز را بر عهده دارد.

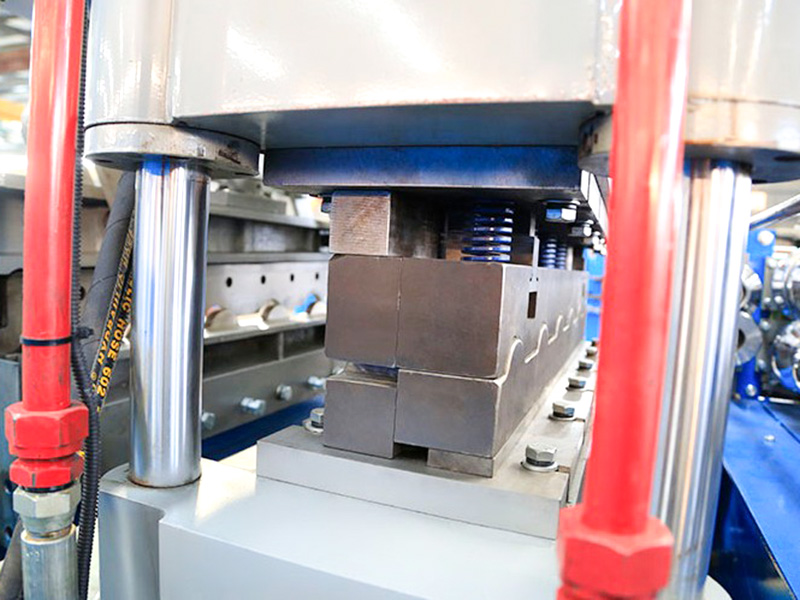

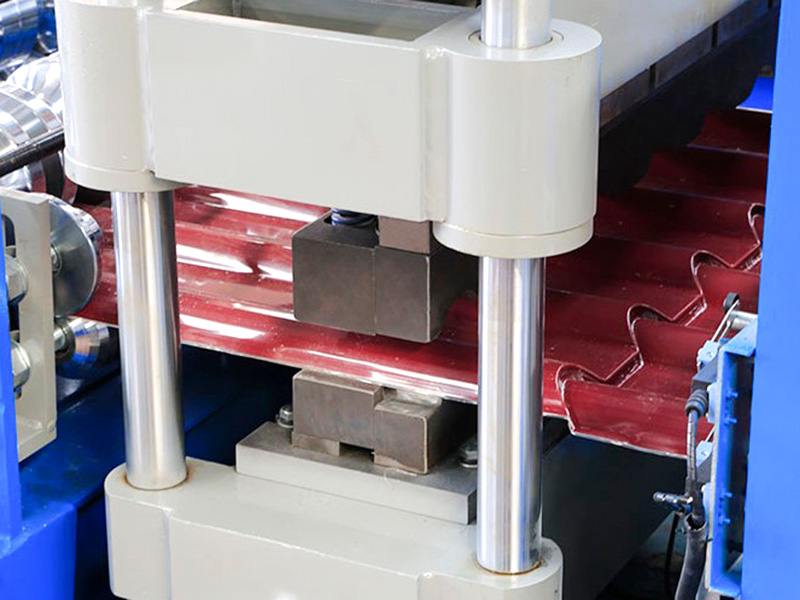

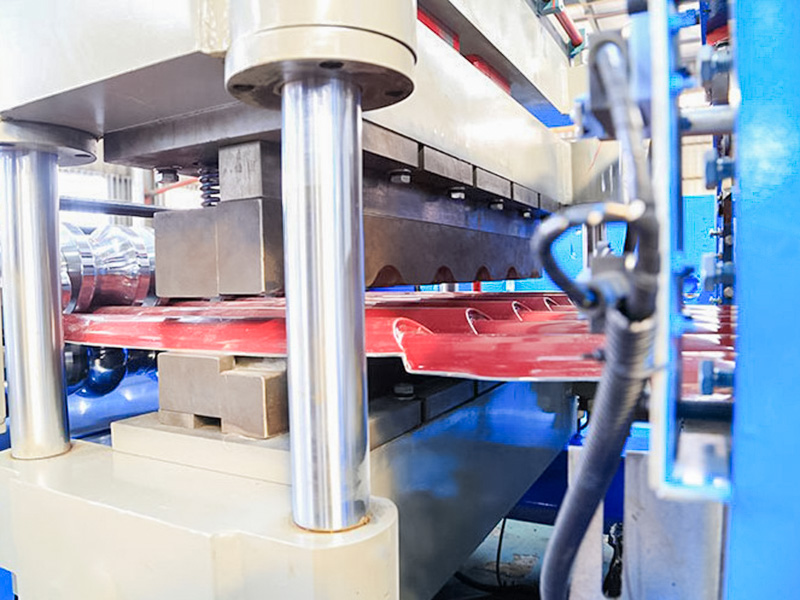

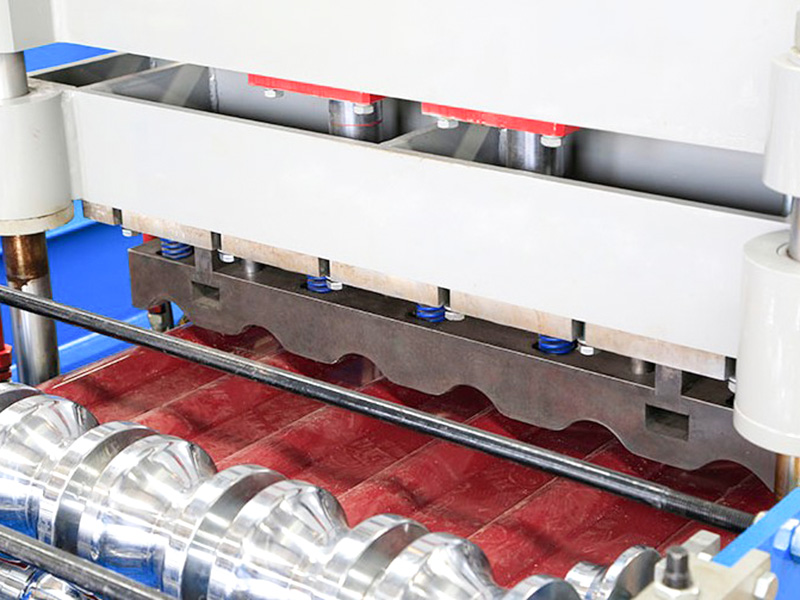

واحد پانچ: مهر زنی و شکل دهی اتوماتیک هیدرولیک. قالب های مختلف را می توان به گونه ای پیکربندی کرد که نیازهای مختلف مهر زنی را برآورده کند.

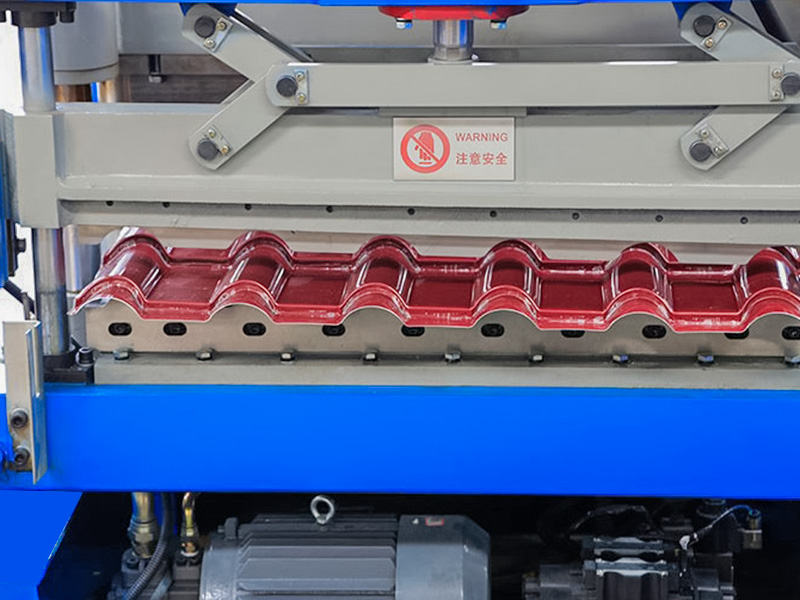

دستگاه برش: به طور معمول، یک برش پرنده هیدرولیک یا برش توقف، مواد ورق را دقیقاً به طول مورد نظر در حین ادامه حرکت برش می دهد.

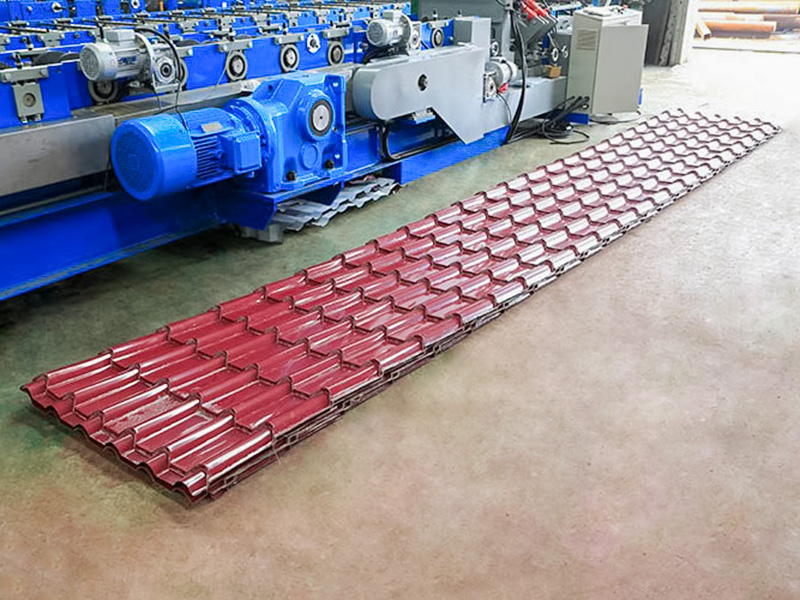

سیستم تخلیه/انباشتگی: ورق های شکل گرفته و بریده شده را جمع آوری و روی هم می چیند.
سیستم کنترل (PLC): کل سرعت عملیات خط تولید، طول برش و شمارش را کنترل می کند.
ویژگی ها و کاربردهای کلیدی این تجهیزات:
بسیار خاص: قالب های غلتکی بر اساس شکل مقطع دقیق و الزامات ابعادی مواد ورق موجدار YX36.5-780 طراحی می شوند که از پارامترهای محصول نهایی دقیق مانند ارتفاع راه راه، گام راه راه و عرض موثر اطمینان حاصل می کند.
تولید کارآمد: عملیات مستمر امکان پذیر است، با سرعت های تولید معمولاً بین 15-30 متر در دقیقه یا بالاتر، که آن را برای پروژه های بزرگ مقیاس مناسب می کند.
سازگاری مواد: کویل های مواد مختلف (فولاد، آلومینیوم) و روکش ها (گالوانیزه، PVDF/پلی استر/SMP با پوشش رنگی و غیره) را می توان پردازش کرد، با ضخامت های معمولاً از 0.4 میلی متر تا 1.0 میلی متر (بسته به قابلیت های تجهیزات).
برش دقیق: مجهز به سیستم برش با عملکرد بالا، هر صفحه دقیقاً به طول برش داده می شود.
کنترل خودکار: سیستم PLC تنظیم پارامتر، نظارت بر عملیات و تشخیص عیب را امکان پذیر می کند و از عملکرد آسان اطمینان می دهد.
| پارامترهای فنی | ||
| مورد | پارامتر | تذکر دهید |
| پایه ماشین | استاندارد ملی شماره 45 I-Beam Steel | ساختار کلی جوش |
| مواد غلتکی | فولاد 45# با کیفیت بالا | ماشینکاری ریز، کوئنچ شده، پوشش داده شده با کروم سخت |
| شفت اصلی | φ75, 45# فولاد | ماشینکاری ریز، کوئنچ شده |
| تشکیل گروه ها | 14 | |
| قدرت موتور اصلی | 7.5 کیلو وات | |
| روش درایو | درایو زنجیره ای | |
| حالت برش | کات آف هیدرولیک | قدرت موتور ایستگاه هیدرولیک 4 کیلو وات است |
| تیغه برش | Cr12MoV | کوئنچ شده، HRC58-62 |
| Uncoiler | بار 5 تنی، با سکوی بارگیری | قدرت موتور ایستگاه هیدرولیک 2.2 کیلو وات است |
| سیستم کنترل | زیمنس/اشنایدر PLC | |
| سیستم هیدرولیک | نام تجاری BeiJin Huade | |
| طول کل خط تولید | حدود 20 متر | |
| وزن تجهیزات | حدود 9 تن | |
| ضخامت مواد خام | 0.5-0.8 میلی متر | کویل گالوانیزه Q235 |
| سرعت تولید | 5 ~ 8 متر / دقیقه | |
