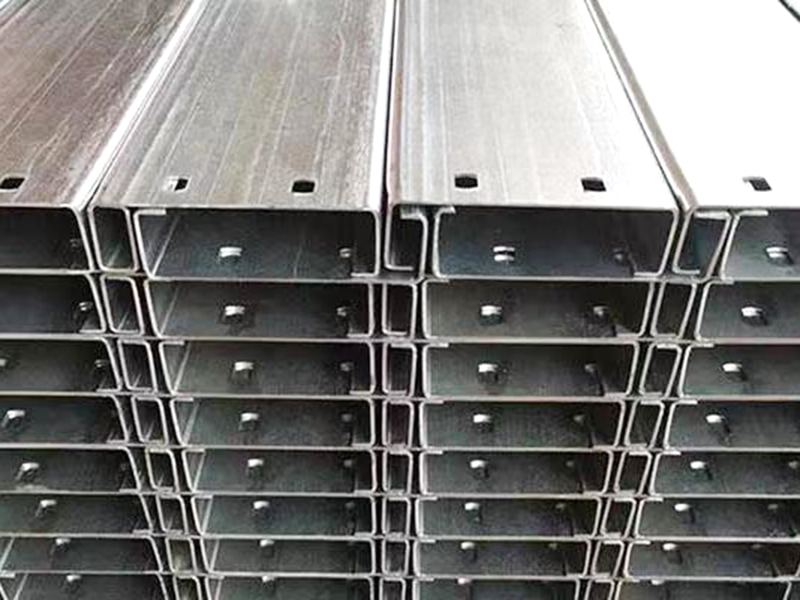

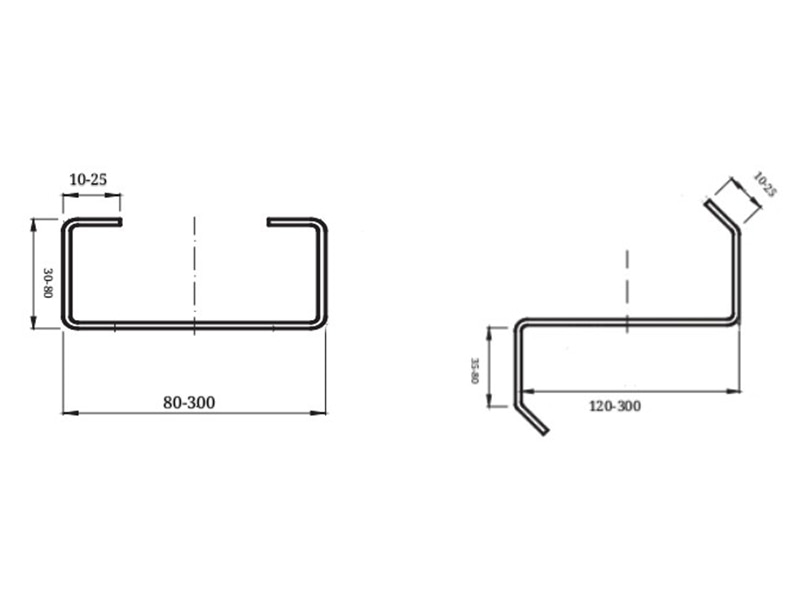

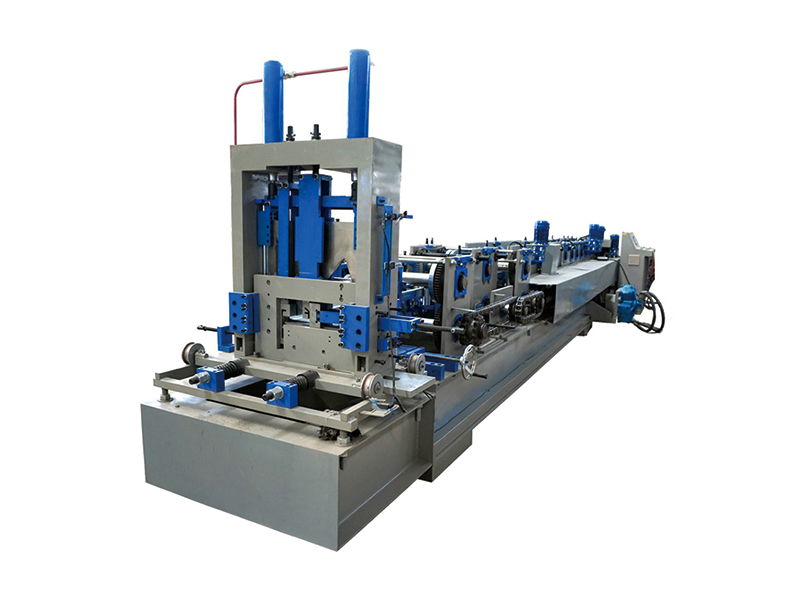

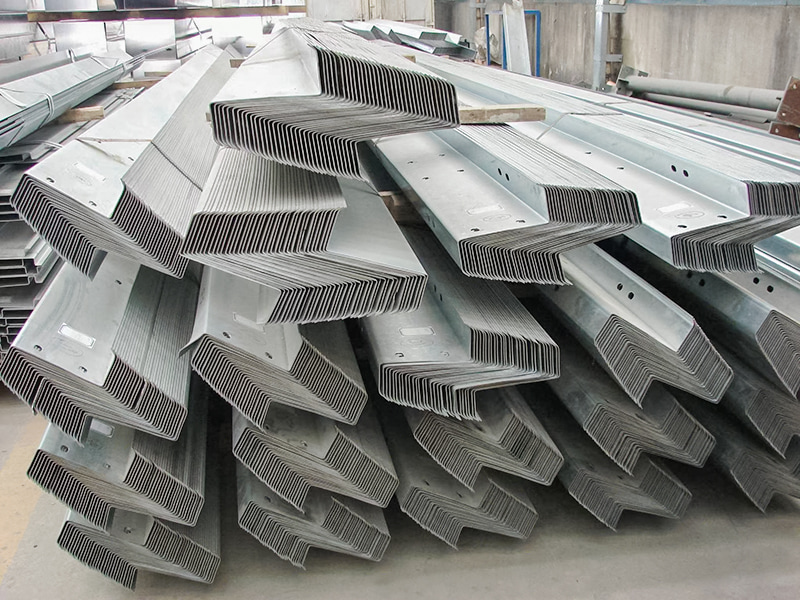

دستگاه شکل دهی رول CZ Purlin یک دستگاه صنعتی بسیار خودکار است که به طور خاص برای تولید کارآمد و مداوم پرلین های مقطع C/Z طراحی شده است. به طور گسترده در ساخت سازه های فولادی، به ویژه در سیستم های سقف یا دیوار با دهانه بلند که نیاز به ظرفیت باربری و پایداری بالاتری دارند، استفاده می شود. دستگاه شکل دهی تمام اتوماتیک CZ Purlin Roll Forming نوع 80-300 یک دستگاه تخصصی با تکنولوژی پیشرفته تر و فرآیند شکل دهی پیچیده تر است. این به طور خاص برای تولید پرلین های کامپوزیت CZ با کارایی بالا طراحی شده است. با استفاده از یک فرآیند شکل دهی سرد بسیار خودکار (احتمالاً با فناوری اتصال خطی ترکیب شده است)، نوار فولادی را به طور مداوم به پروفیل های مختلف CZ با ارتفاع کلی از 80 میلی متر تا 300 میلی متر پردازش می کند. ارزش اصلی آن در توانایی آن برای تولید کارآمد و انبوه پرلین های با استحکام بالا و پایداری بالا است که برای ساخت و ساز با دهانه طولانی و بار سنگین لازم است. این یک قطعه از تجهیزات حیاتی در ساخت سازه های فولادی پیشرفته است. با این حال، مشکلات فنی و هزینه های آن به طور کلی بالاتر از دستگاه های استاندارد شکل دهی C-section است.
Jiangyin Hailong Machinery Factory است 80-300 نوع CZ Purlin Roll Forming Machines تامینکننده در چین. با بیش از ۱۲۰۰ رابطه مشتری، ما به صنایع متعددی با تجهیزات رولفرمینگ سفارشی خدمات میدهیم و عرضه میکنیم 80-300 نوع CZ Purlin Roll Forming Machines برای فروش.
مشابه دستگاه نوع C، این بدان معنی است که تجهیزات دارای عملکردهای کاملاً خودکار هستند:
تغذیه خودکار باز کردن سیم پیچ: سیم پیچ فولادی به طور خودکار باز می شود، تراز می شود و وارد خط شکل دهی می شود.

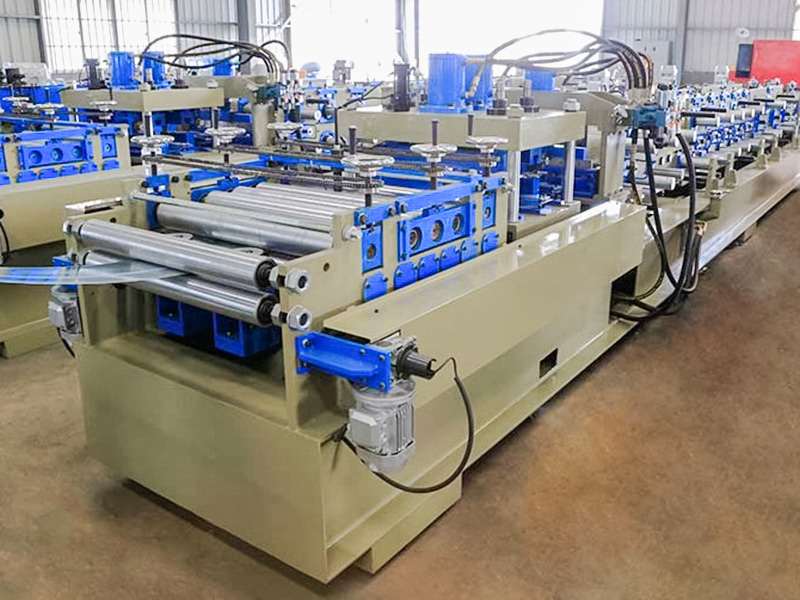

رول شکل دهی خودکار: نورد دقیق چند پاس با کنترل برنامه.
برش خودکار به طول: اره های پرنده با سرعت بالا یا قیچی های هیدرولیک برش دقیق را در حرکت مداوم انجام می دهند و از تولید بی وقفه اطمینان حاصل می کنند.
تخلیه / انباشته شدن خودکار: محصولات تمام شده به طور خودکار منتقل می شوند، شمارش می شوند و به طور مرتب روی هم چیده می شوند.
کنترل هوشمند PLC: پارامترها (مشخصات، طول، کمیت، موقعیت سوراخ و غیره) از طریق صفحه لمسی تنظیم می شوند و سیستم به طور خودکار کل فرآیند را اجرا و نظارت می کند.
مزایا:
عملکرد ساختاری عالی: پرلین های CZ تولید شده استحکام و پایداری را بسیار فراتر از پرلین های تک نوع C ارائه می دهند.
راه حل طولانی مدت: یک جزء کلیدی برای ساخت و ساز با دهانه طولانی مقرون به صرفه.
راندمان تولید بالا: تولید مستمر کاملاً خودکار نیازهای حجم زیادی را برآورده می کند.
دقت و ثبات بالا: کنترل PLC دقت ابعاد و کیفیت ثابت را تضمین می کند.

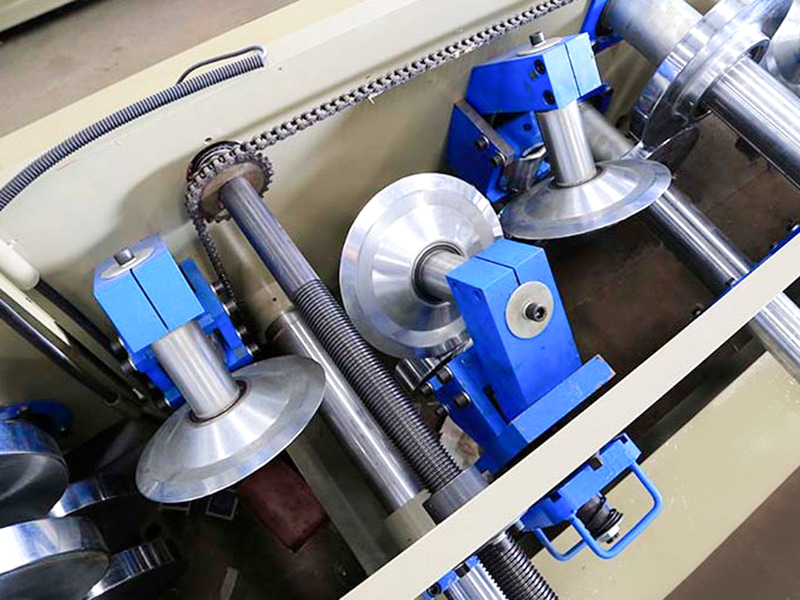

استفاده از مواد بالا: تولید مداوم ضایعات را کاهش می دهد. انعطاف پذیری (نسبی): یک دستگاه می تواند با تعویض آستین های غلتکی و انجام تنظیمات، پرلین های CZ با مشخصات مختلف را در محدوده اسمی خود (80 تا 300 میلی متر ارتفاع) تولید کند (توجه داشته باشید: تعویض قالب کار مهمی است).
| پارامترهای فنی | ||
| مورد | پارامتر | تذکر دهید |
| پایه ماشین | استاندارد ملی شماره 40 I-Beam Steel | ساختار کلی جوش |
| مواد غلتکی | Cr12Mo1V1 | سخت شدن خلاء |
| شفت اصلی | φ90، 40 کروم | سخت شدن و تمپر |
| تشکیل گروه ها | 20 | |
| قدرت موتور اصلی | 25 کیلووات، ورودی | |
| جعبه دنده درایو اصلی | K107 (گیربکس حلزونی K107) | |
| روش درایو | درایو دو زنجیره ای 1.2 اینچی | |

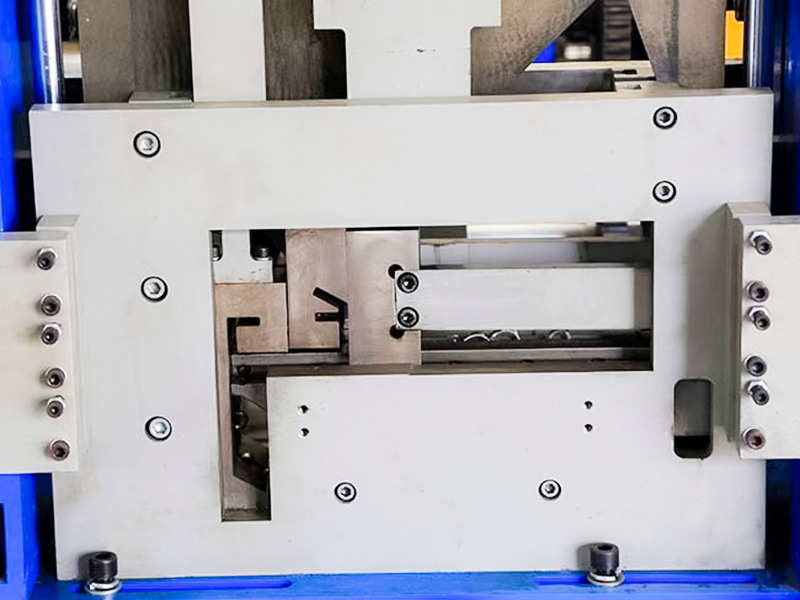

| حالت برش | کات آف هیدرولیک | قدرت موتور ایستگاه هیدرولیک 11 کیلووات است |

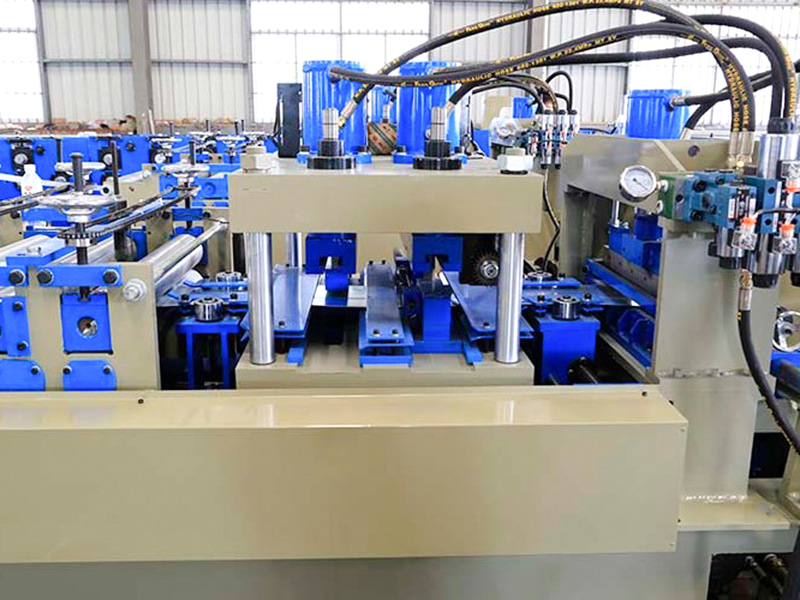

| حالت مشت زدن | پانچ هیدرولیک | |
| لحاف کننده | بار 5 تنی، با سکوی بارگیری | قدرت موتور ایستگاه هیدرولیک 2.2 کیلو وات است |

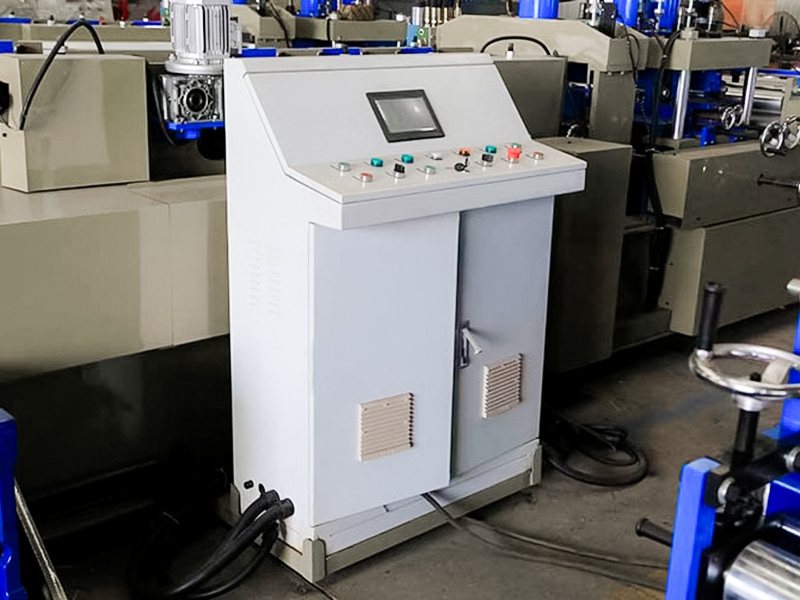

| سیستم کنترل | زیمنس/اشنایدر PLC | |
| سیستم هیدرولیک | نام تجاری BeiJin Huade | |
| طول کل خط تولید | حدود 25 متر | |
| وزن تجهیزات | حدود 12 تن | |
| ضخامت مواد خام | 3.0 میلی متر | کویل گالوانیزه Q235 |
| عرض مواد خام | 175mm~480mm | |
| سرعت تولید | 25 ~ 30 متر / دقیقه | |
