دستگاه رول شکل دهی ستونی خانه کانتینری قابل جدا شدن

اجزای اصلی:

لحاف کننده: کویل های فلزی (معمولاً کویل های فولادی مانند فولاد گالوانیزه، فولاد هوازدگی و غیره) را بارگیری کرده و به آرامی باز می شوند.

تراز: تنش داخلی، خمش موج و سایر عیوب ایجاد شده توسط سیم پیچ در طول فرآیند سیم پیچی را حذف کنید تا اطمینان حاصل شود که مواد وارد شده به دستگاه شکل دهی صاف هستند.

مکانیسم تغذیه: نوار صاف شده را به طور دقیق وارد واحد شکل دهی کنید.

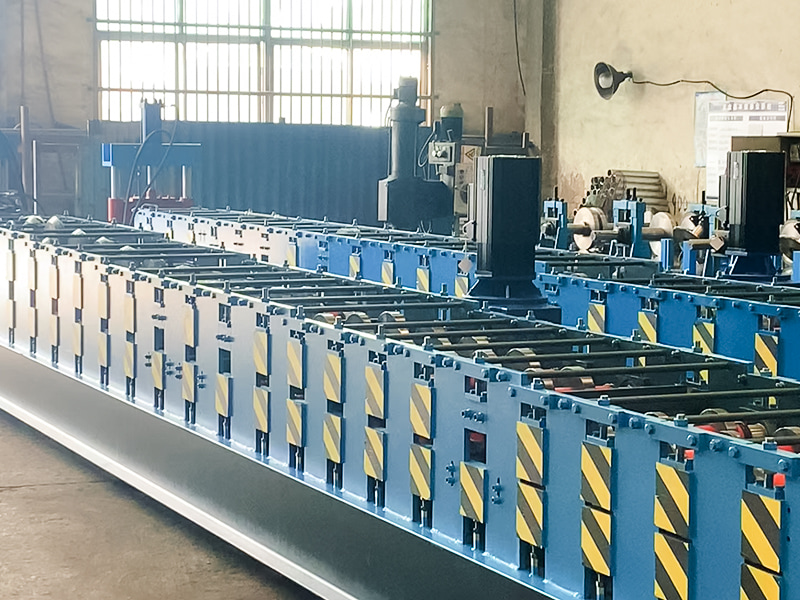

واحد اصلی رول فرمینگ: هسته تجهیزات. شامل مجموعه‌های متعددی از قفسه‌های غلتکی شکل‌دهنده با طراحی دقیق (پاس‌ها) است که هر مجموعه از غلتک‌ها خم شدن تدریجی روی نوار را انجام می‌دهند. تعداد و طراحی غلتک ها به طور کامل در شکل مقطع خاص ستون هدف هدف قرار می گیرد.

سیستم هدایت: اطمینان حاصل کنید که نوار به خوبی اجرا می شود و در طول فرآیند شکل دهی منحرف نمی شود.

سیستم برش: هنگامی که پروفیل پیوسته پس از شکل گیری به طول از پیش تعیین شده رسید، به طور دقیق برش داده می شود (معمولاً پانچ هیدرولیک، اره پرنده یا برش ردیابی سروو). این یک مرحله کلیدی برای تشکیل یک ستون است.

قفسه تخلیه/دریافت: ستون تمام شده را پس از برش جمع آوری یا انتقال دهید.

سیستم کنترل: سیستم کنترل PLC یا CNC، کنترل سرعت، تغذیه، طول برش، نظارت بر وضعیت عملیاتی و غیره کل خط تولید برای دستیابی به تولید خودکار.

دستگاه های اضافی اختیاری: با توجه به الزامات طراحی ستون، ممکن است با:

دستگاه پانچ آنلاین: در حین یا پس از فرآیند شکل دهی، سوراخ های اتصال، سوراخ های سیم و غیره مستقیماً روی ستون پانچ می شوند.

دستگاه جوش آنلاین: برای ستون هایی که نیاز به تشکیل مقطع بسته دارند (مانند لوله های مربعی)، جوشکاری با فرکانس بالا یا جوشکاری رول در انتهای شکل دهی انجام می شود.

سیستم انباشته/بسته بندی خودکار: مرتب سازی و بسته بندی خودکار ستون های تمام شده.

ارزش های اصلی:

راندمان بالا: تولید مداوم، سرعت بسیار بالاتر از مهر زنی یا جوشکاری تک تکه است.

کیفیت بالا: دقت شکل دهی بالا، سازگاری ابعادی خوب و استفاده کامل از استحکام مواد.

هزینه کم: نرخ بالای استفاده از مواد، درجه بالای اتوماسیون هزینه های نیروی کار را کاهش می دهد.

انعطاف پذیری: با تعویض قالب غلتکی می توان ستون هایی با شکل های مقطع مختلف تولید کرد (تعویض غلتک الزامی است).

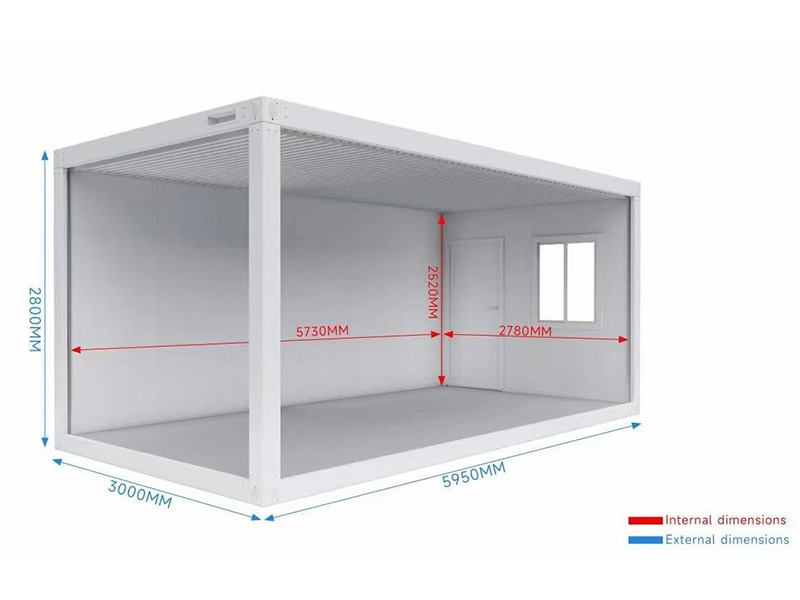

پاسخگویی به نیازهای صنعت خانه های کانتینری جداشدنی: می تواند قطعات ساختاری کلیدی مورد نیاز برای ساخت خانه های کانتینری جداشدنی را در مقادیر زیاد و پایدار فراهم کند و از توسعه سریع کل صنعت خانه های کانتینری جداشدنی حمایت کند.
