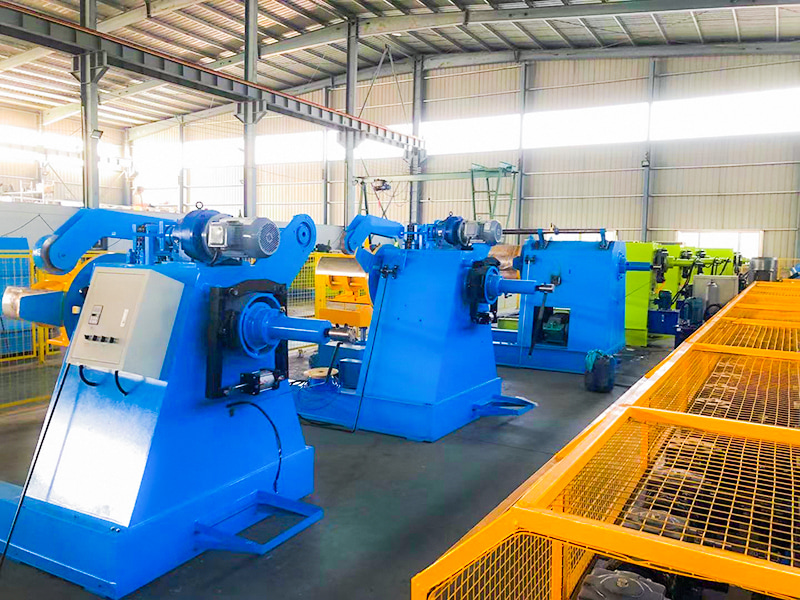

کویل های هیدرولیک فولادی

اجزای اصلی:

Frame/Base: از کل واحد پشتیبانی می کند.

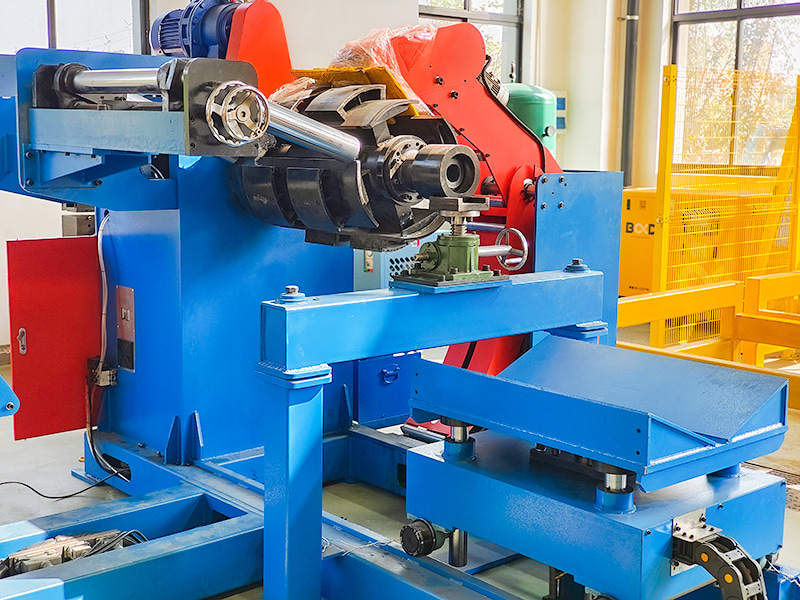

قرقره انبساط و انقباض هیدرولیک: جزء اصلی شامل یک سیلندر هیدرولیک و مکانیزم انبساط و انقباض (صفحات بخش، آستین های هرمی و غیره).

اسپیندل و بلبرینگ: از چرخش سیم پیچ پشتیبانی می کند.

بازوی پرس (غلتک فشاری): بازوی پرس که توسط یک سیلندر هیدرولیک هدایت می شود، حلقه بیرونی سیم پیچ را به سمت پایین فشار می دهد.

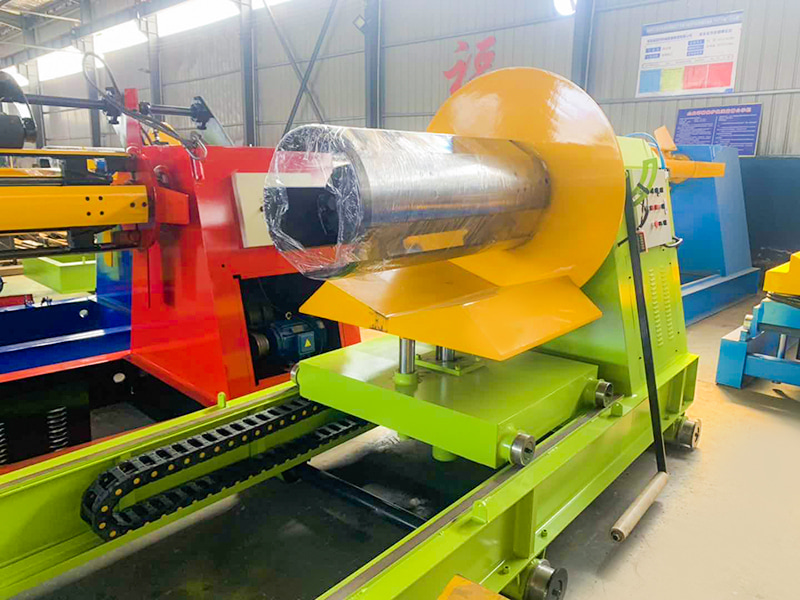

بازوی حمل / کالسکه حمل: پشتیبانی کمکی را برای سیم پیچ فراهم می کند.

سیستم ترمز: به طور معمول، یک ترمز دیسکی هیدرولیک یا موتور هیدرولیک کشش باز شدن را ایجاد می کند.

سیستم محرک: اسپیندل ممکن است توسط یک موتور و کاهنده یا یک موتور هیدرولیک به حرکت درآید.

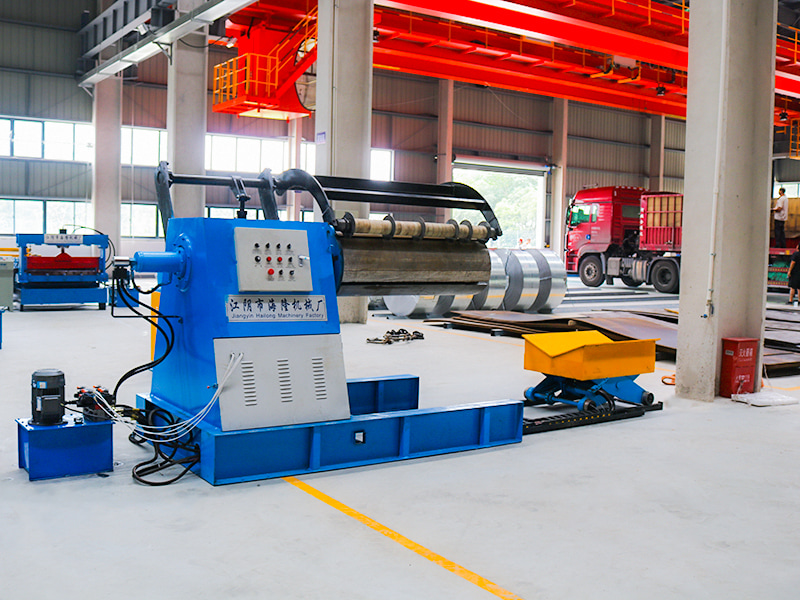

ایستگاه هیدرولیک: شامل پمپ هیدرولیک، موتور، مخزن روغن، بلوک‌های شیر کنترل (شیرهای جهت، شیرهای تناسبی/دریچه‌های سروو، شیرهای فشار، دریچه‌های جریان و غیره)، کولر، فیلتر و غیره است.

سیستم کنترل الکتریکی: PLC، صفحه نمایش لمسی (HMI)، سنسورها (سوئیچ های مجاورت، رمزگذارها، و غیره) و غیره، برای دریافت دستورات، وضعیت نظارت و کنترل دقیق عملکرد سیستم هیدرولیک استفاده می شود.

دستگاه های کمکی: مانند دستگاه مرکزی سیم پیچ (CPC) و راهنماهای لبه.

بررسی اجمالی گردش کار:

بارگیری سیم پیچ: یک جرثقیل یا چرخ دستی سیم پیچ را روی بازوی یا چرخ دستی تکیه گاه uncoiler بالا می برد. بازوی پشتیبانی بلند می شود یا چرخ دستی حرکت می کند تا سیم پیچ تقریباً با مرکز قرقره تراز شود.

درج و کشش قرقره: قرقره (در حالت قطر کاهش یافته) به سوراخ داخلی سیم پیچ وارد می شود. سیستم هیدرولیک قرقره را به سمت انبساط سوق می دهد و دیواره داخلی سیم پیچ را محکم نگه می دارد.

عقب نشینی بازوی قرقره / چرخ دستی: دستگاه پشتیبانی پایین می آید یا حرکت می کند.

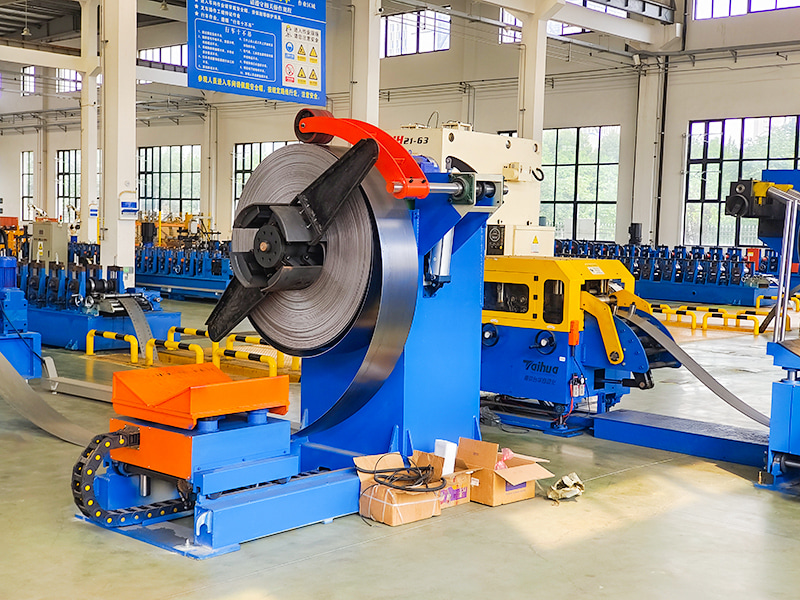

فشار دادن بازو به پایین: یک سیلندر هیدرولیک بازوی پرس (غلتک فشاری) را به سمت پایین هدایت می کند و بیرونی ترین لایه سیم پیچ را فشار می دهد.

ایجاد رزوه و کشش: یک اپراتور یا یک سیستم خودکار، سر نوار را از طریق تجهیزات بعدی (مانند صاف کننده) می کشد. سیستم ترمز برای ایجاد کشش باز شدن مورد نیاز فعال می شود.

عملیات بازکردن سیم پیچ: خط تولید شروع می شود و اسپیندل (که توسط یک موتور الکتریکی یا هیدرولیک هدایت می شود) قرقره و سیم پیچ را می چرخاند تا باز شود. بازوی پرس به تدریج با کاهش قطر سیم پیچ بالا می رود، در حالی که سیستم ترمز به طور مداوم کشش ثابتی را فراهم می کند.

تخلیه: هنگامی که سیم پیچ تمام می شود، بازوی پرس بالا می آید، قرقره به صورت هیدرولیکی فشرده می شود و بازوی پشتیبانی سیم پیچ / چرخ دستی به یک موقعیت پشتیبانی می رود تا هسته سیم پیچ خالی را حذف کند و برای چرخه بعدی آماده شود.
