خط تولید دیوار برشی مقاوم در برابر زلزله

توابع اصلی و ویژگی های فنی:

1) تشکیل بخش مرکب یکپارچه

پانل دیوار اصلی: صفحه فولادی با مقاومت بالا (Q550GJ/Q690) با ضخامت 2.0-8.0 میلی متر و مقاومت کششی ≥650 MPa.

سفت کننده های عمودی: برای افزایش مقاومت کمانش دیوار، به شکل سرد به شکل دنده های T یا U شکل (80-200 میلی متر ارتفاع) خم می شوند.

نوارهای برشی افقی: راه راه های عرضی رول شکل (150-300 میلی متر طول) برای افزایش اتلاف انرژی. https://example.com/spsw-profile.png (نمودار شماتیک: سازه مرکب دیوار برشی ورق فولادی)

2) طراحی عملکرد لرزه ای بهینه

خطوط خمشی از پیش تعیین شده «پرتو ضعیف، دیوار قوی» روی غلتک‌ها، آزادسازی جهت انرژی لرزه‌ای را هدایت می‌کنند (بررسی الزامات مقاومت در برابر زلزله با بزرگی 8).

تنظیم هوشمند فاصله سفت کننده (300-600 میلی متر) از ناپایداری دیوار خارج از صفحه جلوگیری می کند.

3) تولید دیجیتال کارآمد

درایو داده مستقیم BIM: به طور مستقیم داده های مدل ساختمان را تجزیه و تحلیل می کند و به طور خودکار ابعاد پروفایل را تنظیم می کند (تطبیق با ارتفاع های مختلف طبقه).

تعیین موقعیت بینایی دستگاه اندازه گیری ضخامت لیزر آنلاین، دقت موقعیت گروه حفره ± 0.3 میلی متر را تضمین می کند (الزامات اتصالات پیچ با استحکام بالا را برآورده می کند).

اجزای اصلی سیستم تجهیزات:

دیکویلر سنگین: بلبرینگ های انبساط هیدرولیک می توانند 20 تا 30 تن سیم پیچ فولادی (عرض 1.0-1.5 متر) را با کنترل کشش سروو برای جلوگیری از تغییر شکل حمل کنند.

دستگاه تسطیح فشار بالا نه غلتکی: تنش های داخلی را در صفحات 12 میلی متری ضخامت از بین می برد و به صافی ≤1mm/㎡ (کالیبراسیون لیزری) می رسد.

واحد پانچ با دقت بالا: دستگاه پانچ هیدرولیک 2000 تنی: سوراخ های پیچ و مهره و سوراخ های نفوذ خط لوله را به طور همزمان سوراخ می کند و از پانچ صفحات 50 میلی متری ضخامت پشتیبانی می کند.

دستگاه شکل دهی سفت کننده: 24-32 مجموعه غلتک کاربید (سختی HRC62)، فشار دادن مرحله به مرحله دنده های T/U شکل (تحمل عمق ± 0.2 میلی متر).

دستگاه موج‌دار نوار برشی: تبدیل فرکانس سرو موج‌های افقی با طول موج قابل تنظیم (150/200/300 میلی‌متر) و نسبت عمق موج 1:8 تا 1:10 تولید می‌کند.

خمش قفل مرزی: دستگاه خم کن هیدرولیک سنکرون چهار سیلندر اتصالات دیوار را تشکیل می دهد (زاویه خمش 90 درجه ± 0.5 درجه).

برش پلاسما با طول ثابت: برش پلاسمای زیر آب (ضخامت ≤ 12 میلی متر)، زاویه برش ≤ 3 درجه، بدون تغییر شکل حرارتی.

بازرسی کیفیت اسکن سه بعدی: اسکن لیزری مدل های BIM را برای تولید نقشه های انحراف در مقیاس کامل (دقت 0.1 میلی متر) مقایسه می کند.

سیستم کنترل دوقلو دیجیتال: نقشه برداری در زمان واقعی از وضعیت تجهیزات فیزیکی، پیش بینی سایش رول و جبران خودکار آن.

ارزش کاربردی صنعت:

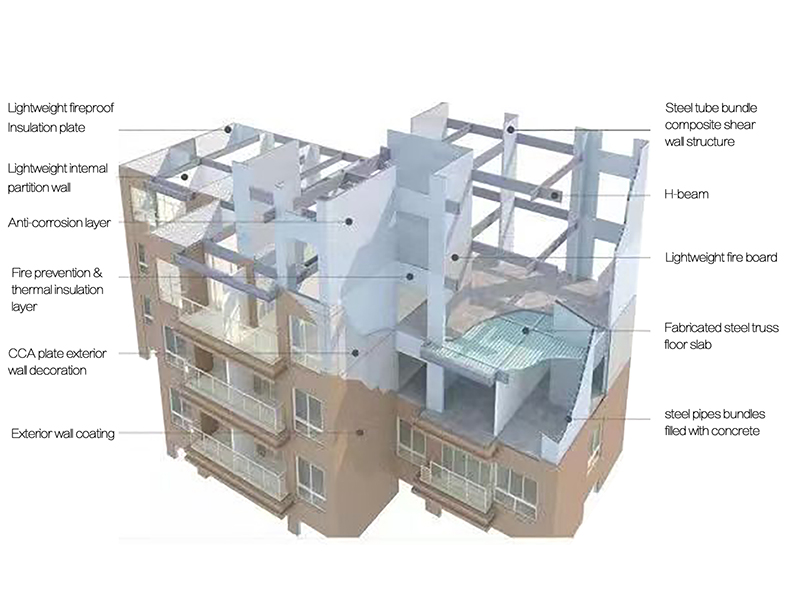

ساختمان های مرتفع: کاهش وزن تا 60 درصد، افزایش سرعت ساخت هسته تا سه برابر (مورد کاربردی برج شانگهای).

مقاومت لرزه‌ای صنعتی: سفتی جانبی نیروگاه‌های شیمیایی و هسته‌ای تا 200 درصد افزایش یافته است، مطابق با شرایط زلزله SL-2.

تبدیل سبز: کاهش کربن 1.2 تن در متر مربع، کسب امتیاز گواهینامه LEED.
