ماشین آلات شکل دهی رول سینی کابل

توابع اصلی و ویژگی های فنی:

1) تولید سازگار از چند مقطع

نوع نردبان: ساختار میلگرد جانبی، اتلاف حرارت عالی، و ظرفیت تحمل بار قوی (ضخامت 1.0-3.0 میلی متر).

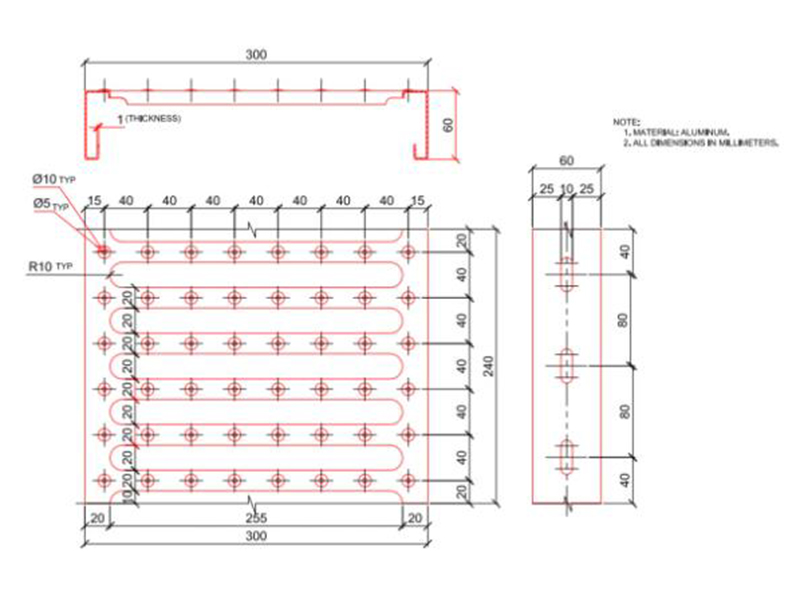

نوع سینی: کف فولادی سوراخ دار برای ضد گرد و غبار و اتلاف گرمای متعادل (ضخامت 0.8-2.5 میلی متر).

نوع کانال: ساختار کاملا محصور، ضد تداخل الکترومغناطیسی (ضخامت 1.2-2.0mm).

2) طراحی با استحکام بالا و سبک

دنده های تقویت شده / پرس راه راه: مقاومت خمشی پانل های جانبی را تا 30% افزایش می دهد (بدون افزایش ضخامت).

نرخ استفاده از مواد ≥ 98٪، صرفه جویی 15٪ در مقایسه با فرآیندهای جوشکاری سنتی.

3) تشکیل ضد خوردگی و بدون آسیب

غلتک های صیقلی آینه ای (Ra ≤ 0.3μm) روکش نانو از یکپارچگی لایه گالوانیزه (≥ 80μm) محافظت می کند.

تکنولوژی خمش افزایشی از ترک خوردگی پوشش جلوگیری می کند (تست اسپری نمک ≥ 1000 ساعت).

اجزای اصلی سیستم:

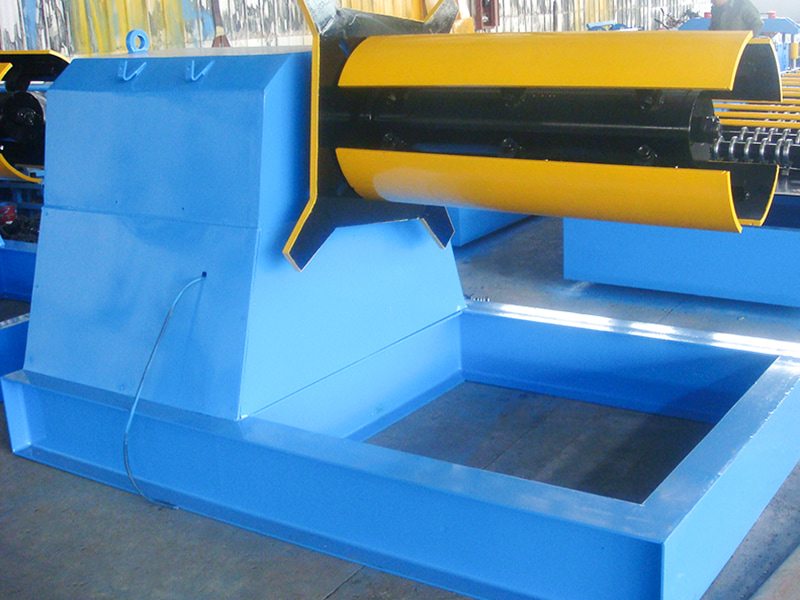

کویل کننده هوشمند: اصلاح EPC شفت انبساط هیدرولیک، مناسب برای سیم پیچ هایی با ضخامت 0.5-3.0 میلی متر.

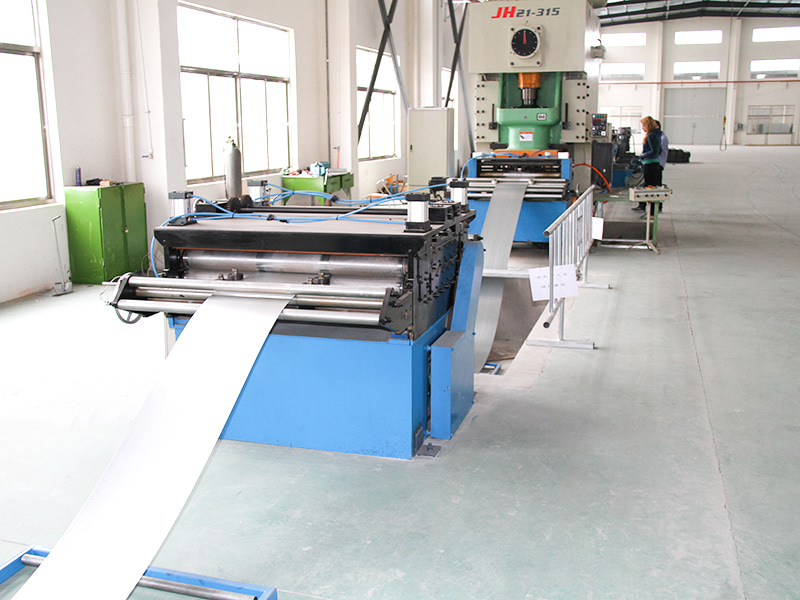

تراز کننده با استحکام بالا: 11 غلتک برای از بین بردن تنش داخلی در مواد صاف می شوند و به صافی ≤ 0.8 میلی متر بر متر می رسند.

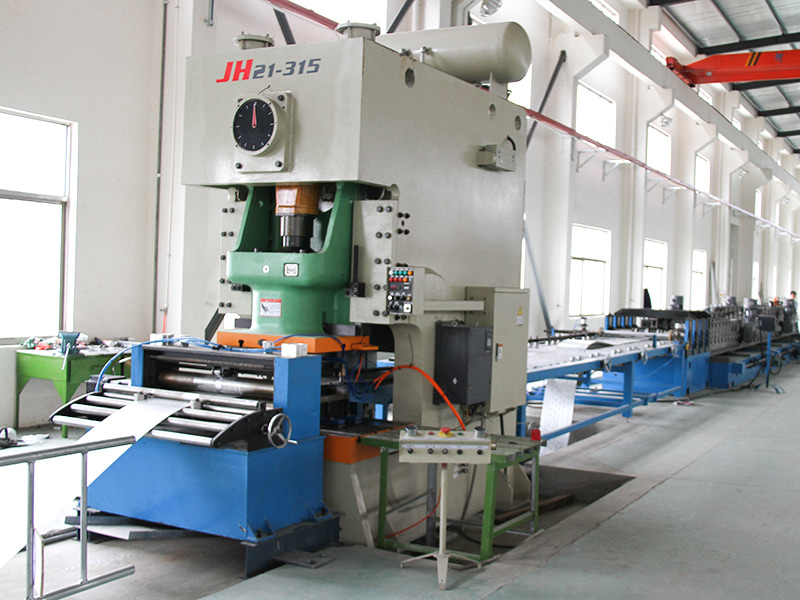

واحد پانچ آنلاین (ماژول هسته): سروو نیبلینگ/پانچینگ قالب برای ایجاد سوراخ های اتلاف گرما/ سوراخ های زمین (قطر سوراخ 5-20 میلی متر، دقت ± 0.2 میلی متر).

سیستم تقویت راه راه: راه راه های طولی (عمق 2-5 میلی متر) را به صورت هیدرولیکی یا مکانیکی به پانل های جانبی فشار می دهد تا ظرفیت باربری را بهبود بخشد.

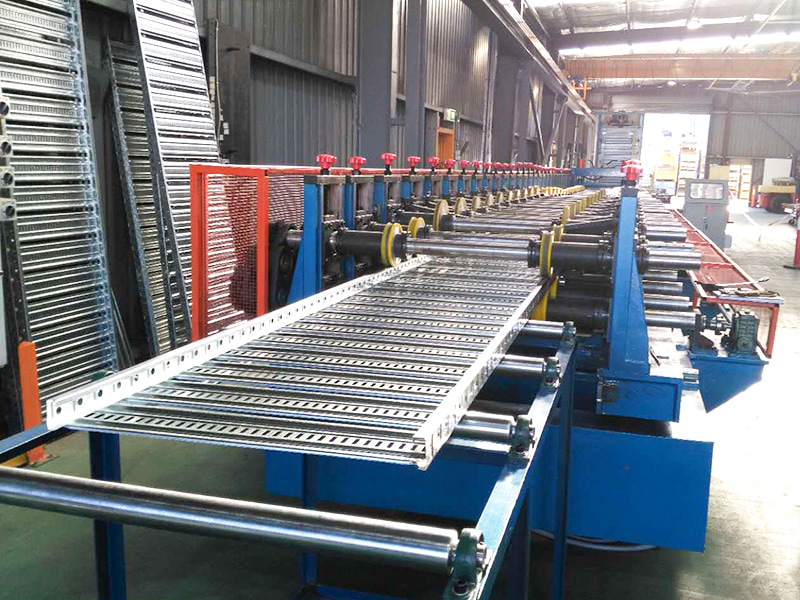

دستگاه شکل دهی چند رول: 14-22 مجموعه غلتک کاربید (SKD11)، خم کردن صفحه پایه، صفحات جانبی و لبه های قفل کننده در مراحل.

سیستم برش تا طول: قیچی هیدرولیک/اره های پرنده (برای صفحات ضخیم)، طول های قابل تنظیم (2m/4m/6m)، با دقت ±0.5mm.

پالت ساز اتوماتیک: گیره های پنوماتیک برای انباشته شدن لایه لایه، با عملیات سطحی مقاوم در برابر خش.

سیستم کنترل هوشمند: تجزیه و تحلیل نقشه CAD یکپارچه، سوئیچینگ تک لمسی انواع پل ها/اندازه ها، و نظارت بر زمان واقعی دما و ارتعاش رول.

ارزش کاربردی صنعتی:

افزایش بهره وری پروژه: یک دستگاه می تواند 5 تا 8 کیلومتر پل در روز تولید کند و چرخه پروژه را 50 درصد کوتاه کند (در مقایسه با تولید سنتی).

ارتقاء ایمنی: ساختار استاندارد شده در هم تنیده خطرات آتش سوزی ناشی از جرقه های برش و جوشکاری در محل ساخت و ساز را از بین می برد.

طول عمر دوبرابر: شکل دهی یک تکه خمشی سرد نقاط ضعف را از بین می برد و در نتیجه عمر کاری 25 سال (در مقایسه با حدود 10 سال برای پل های جوش داده شده) را به همراه دارد.
