ماشین آلات شکل دهی رول حفاظ بزرگراه

توابع اصلی و ویژگی های فنی:

1. شکل دهی اختصاصی راه راه

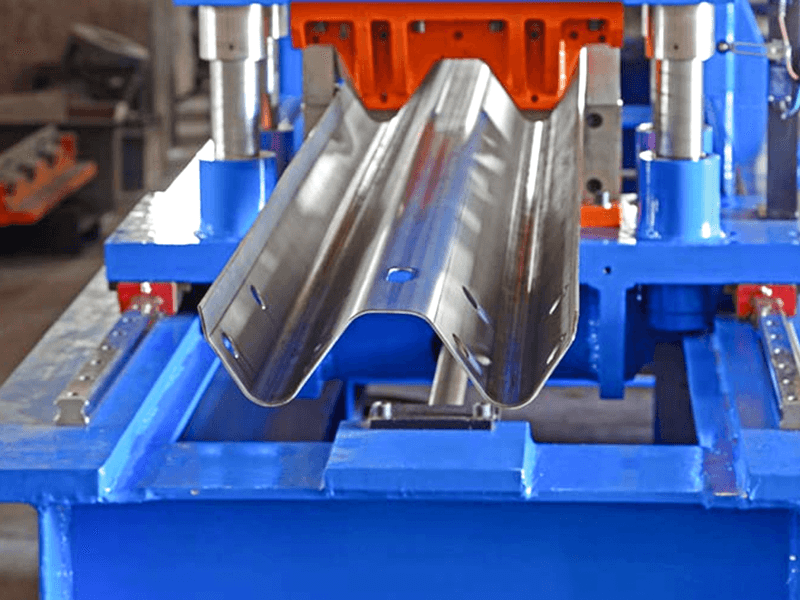

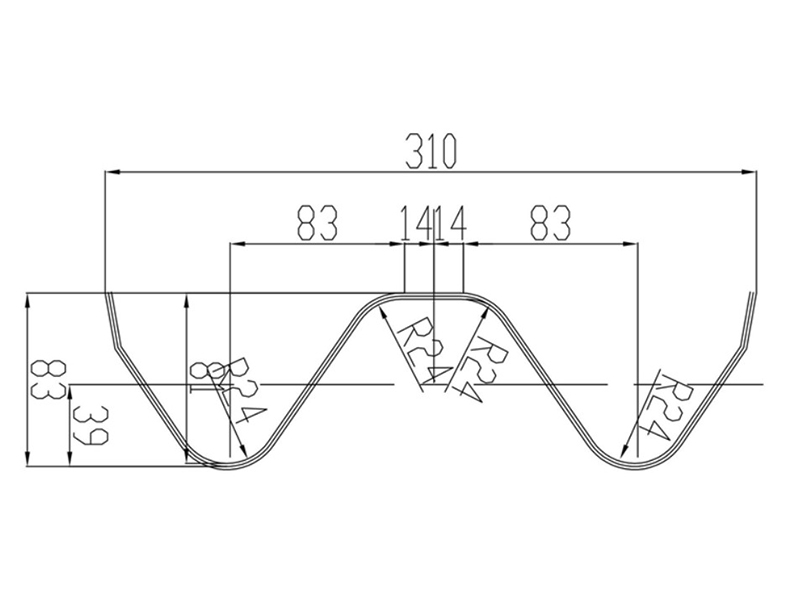

حفاظ دو پرتو (W-Beam): نوع استاندارد، با ارتفاع موجدار 85 میلی متر و ضخامت صفحه 3-4 میلی متر، مناسب برای بخش های عمومی جاده.

نرده محافظ سه تیر (سه تیر): از نوع تقویت شده، با ارتفاع موجدار 85 میلی متر و ضخامت صفحه 4 میلی متر، مناسب برای مقاطع پرخطر (مانند پل ها و منحنی ها).

نرده محافظ تدریجی: یک سیستم غلتکی خاص یک انتقال صاف از مقطع عرضی باریک به عریض (مانند ابتدای انتهای جاده) را ایجاد می کند.

2. پردازش مواد با مقاومت بالا

مواد قابل اجرا: فولاد گالوانیزه با مقاومت بالا S350GD~S550GD (استحکام کششی 350-550 MPa)، محدوده ضخامت 2.0-4.5 میلی متر.

فشار شکل دهی می تواند به بیش از 800 تن برسد و تغییر شکل پلاستیکی دقیق فولاد را تحت استحکام بالا تضمین می کند.

3. تولید پیوسته با سرعت فوق العاده بالا

سرعت خط 60-120 متر در دقیقه (تقریباً 15-30 کیلومتر در روز) که نیازهای ساخت بزرگراه در مقیاس بزرگ را برآورده می کند.

دقت برش اره پرنده سروو ≤±0.5 میلی متر، تضمین برش صاف و بدون سوراخ.

5. پانچ و علامت گذاری آنلاین

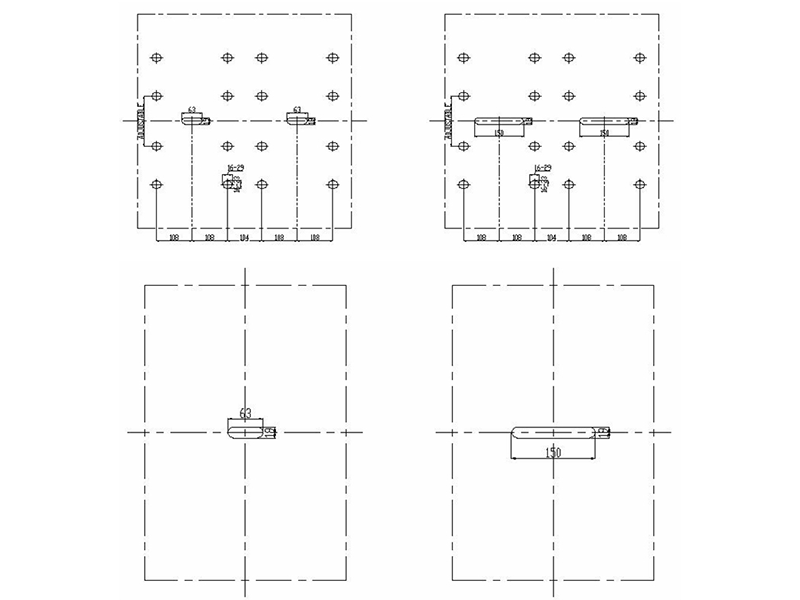

به طور همزمان سوراخ های اتصال (نقاط ثابت پیچ) و سوراخ های نصب بلوک ضد انسداد را سوراخ می کند.

علامت‌گذاری لیزری اختیاری برای اعداد دسته‌ای/استاندارد تولید (به عنوان مثال، GB/T 31439).

اجزای اصلی تجهیزات:

کویلر سنگین: ظرفیت 10 تا 20 تن کویل فولادی، قرقره قابل انبساط و جمع شدن هیدرولیکی و مرکز خودکار.

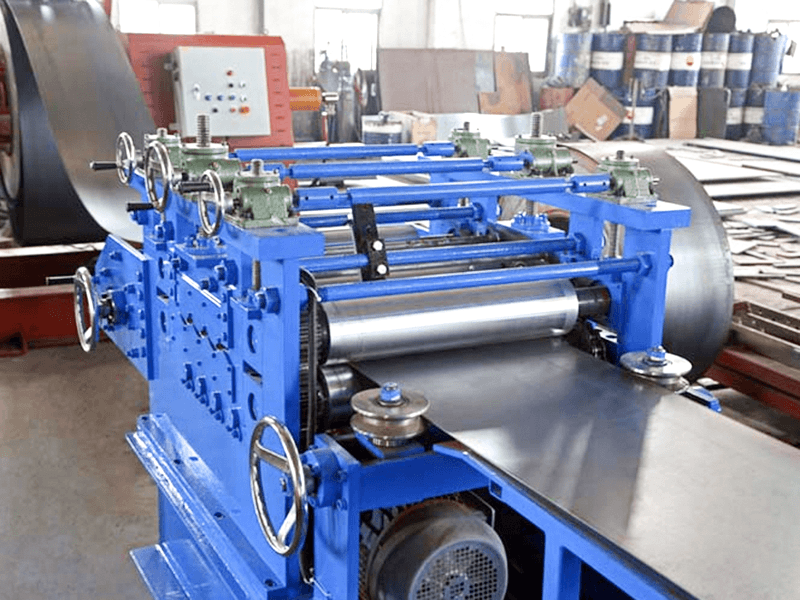

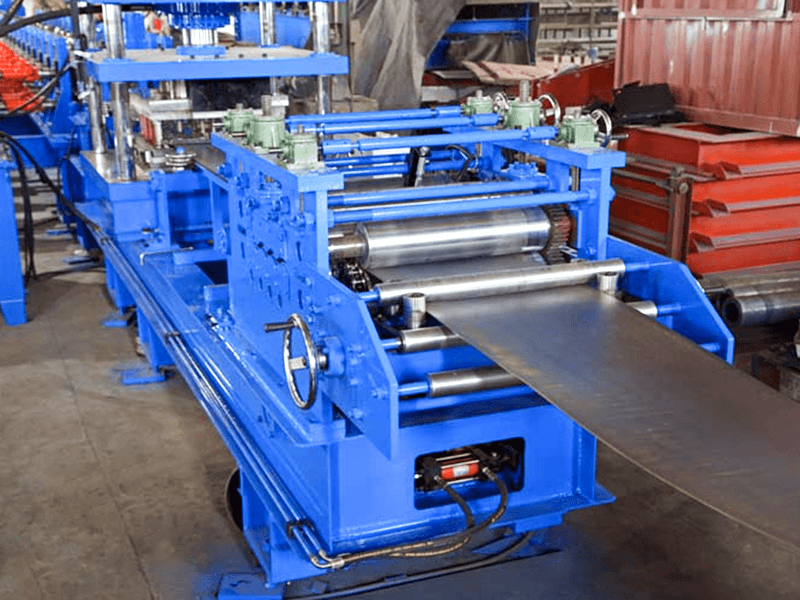

تراز کننده نه غلتکی: تنش سیم پیچ را از بین می برد و به تحمل صافی ≤1mm/m دست می یابد.

راهنمای سروو فیدر: تصحیح انحراف فوتوالکتریک با دقت بالا تضمین می کند که نوار در یک خط مستقیم وارد ناحیه شکل گیری می شود.

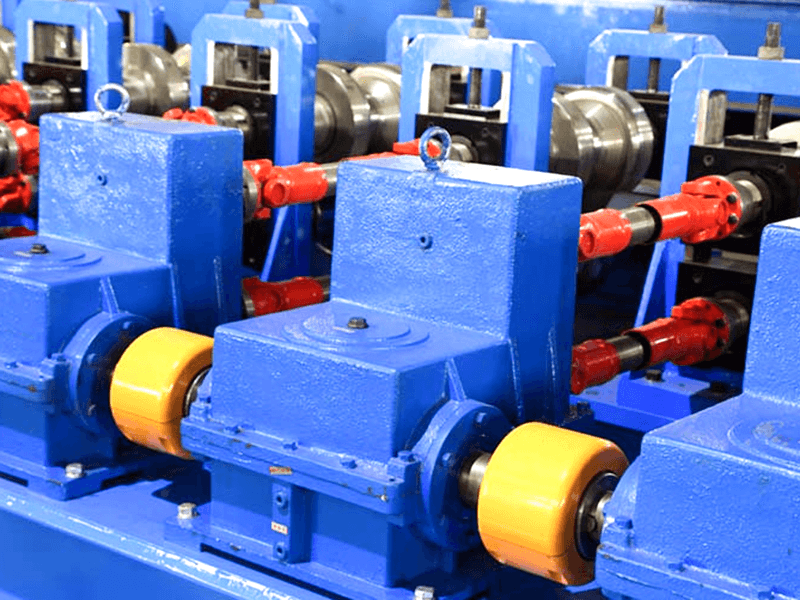

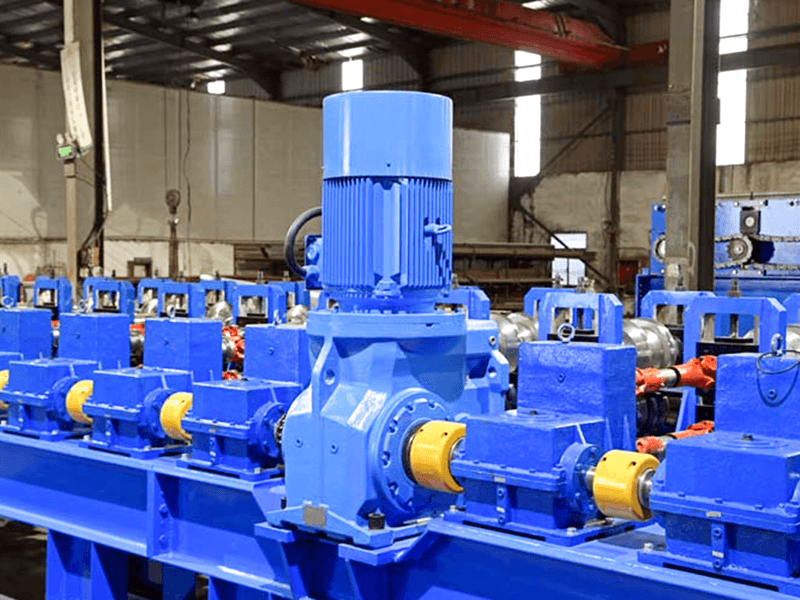

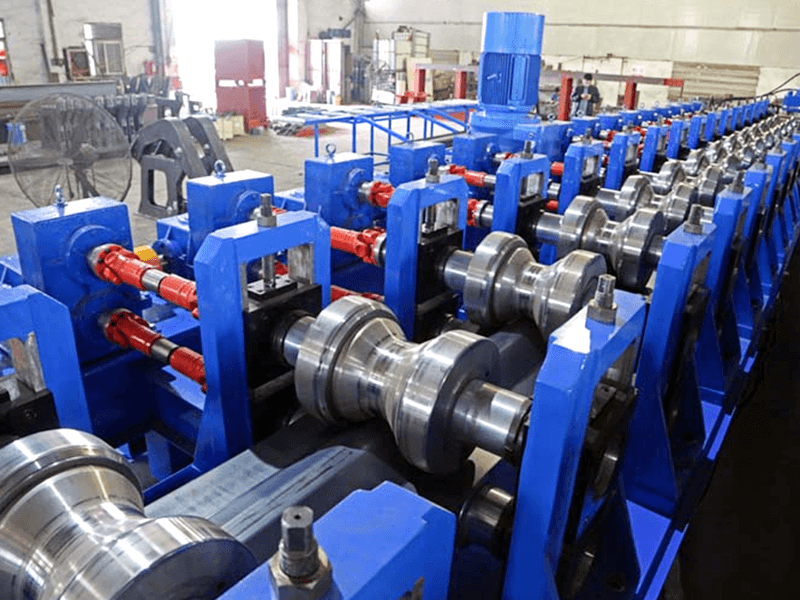

دستگاه شکل دهی (هسته): 16-25 مجموعه غلتک کاربید (Cr12MoV سخت شده)، انجام فرم دهی پیشرونده در سه مرحله:

• پیش خمش ← پرس راه راه ← کالیبراسیون اندازه

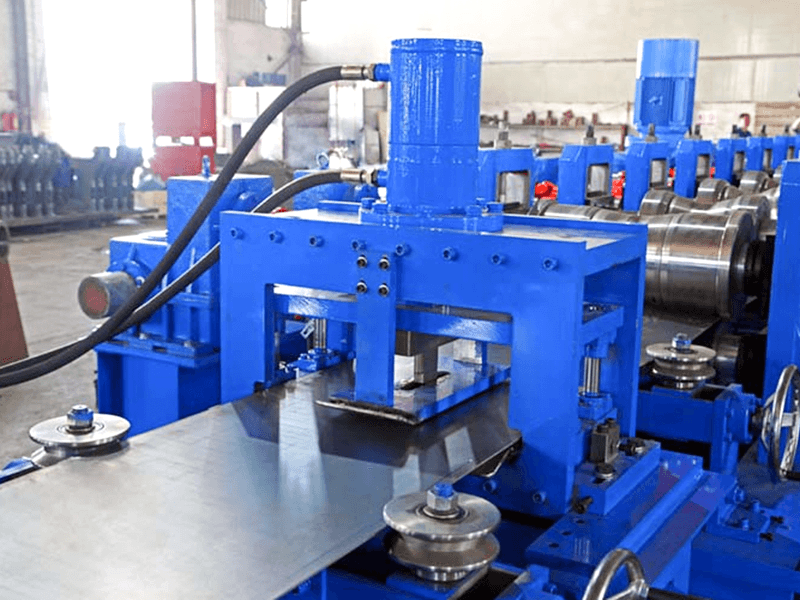

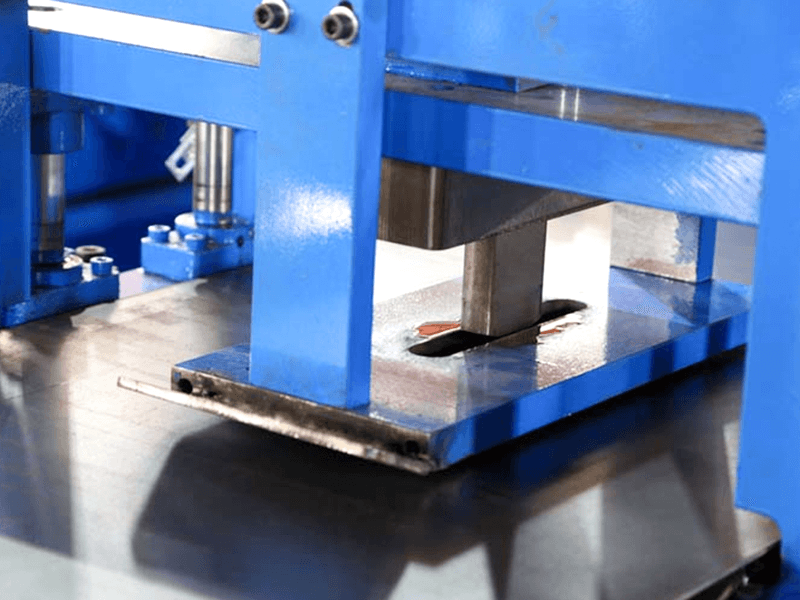

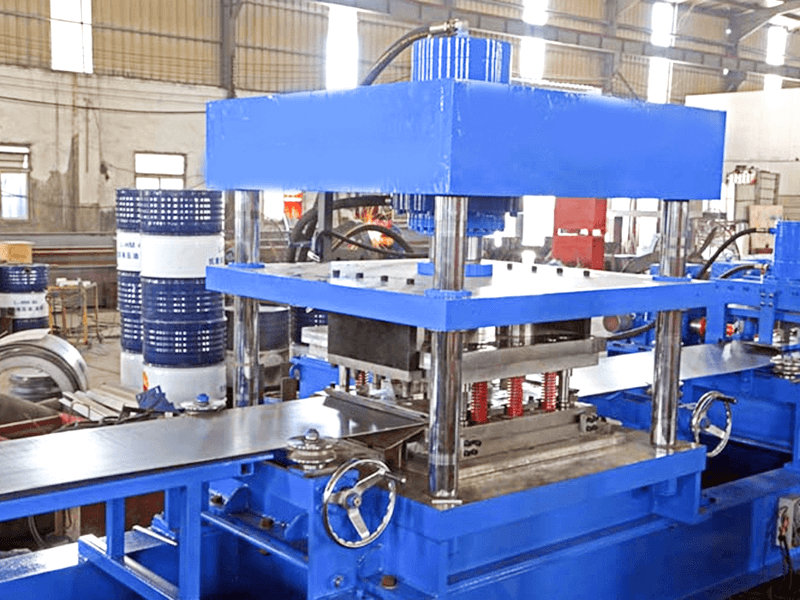

سیستم پانچ آنلاین: درایو هیدرولیک/سروی، تغییر قالب سریع، تحمل گام سوراخ ± 0.2 میلی متر.

برش اره پرنده دینامیک: تیغه اره به طور همزمان با نرده محافظ حرکت می کند، با مایع خنک کننده برای جلوگیری از گرم شدن بیش از حد.

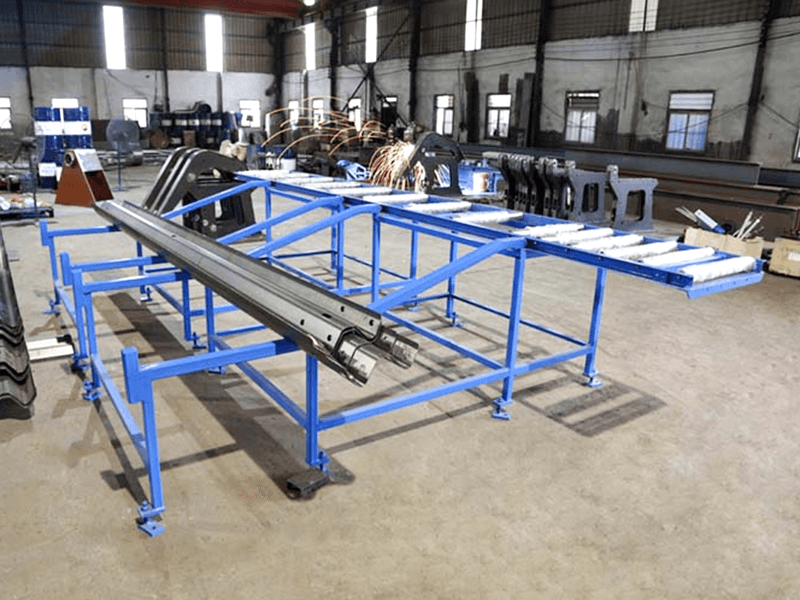

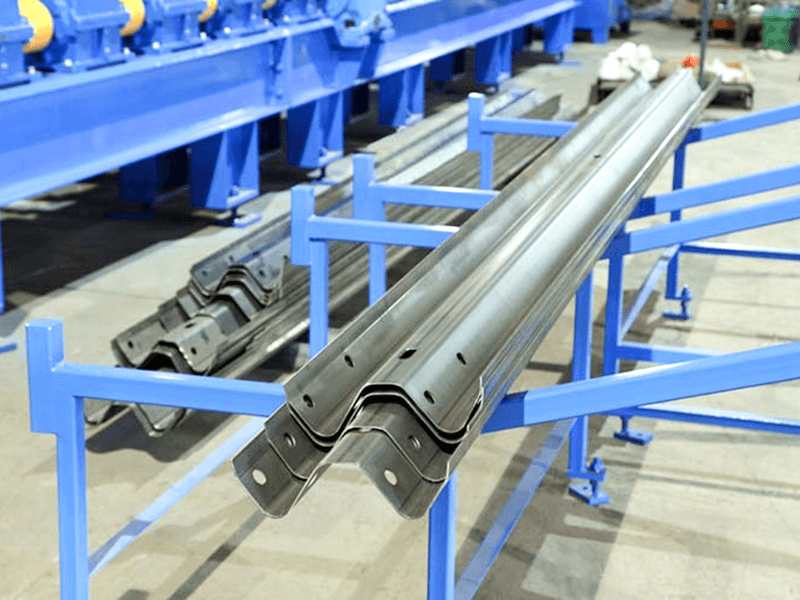

پالت ساز اتوماتیک: پالت سازی با بازوی رباتیک یا صفحه فشار هیدرولیک، با ارتفاع پشته قابل تنظیم (معمولاً 2.5 متر).

سیستم کنترل هوشمند: صفحه نمایش لمسی PLC صنعتی، یکپارچه سازی تنظیمات پارامتر، تشخیص خطا، آمار تولید و پشتیبانی از نظارت از راه دور IoT.

ارزش صنعت:

کارایی مهندسی: یک خط تولید می تواند سالانه تا 5000 کیلومتر گاردریل تولید کند که نیازهای ساخت بزرگراه به طول 100 کیلومتر را برآورده می کند.

ایمنی بهبود یافته: ساختار موجی شکل دقیق به نرده محافظ اجازه می دهد تا در هنگام برخورد به شیوه ای منظم جمع شود و انرژی جنبشی را جذب کند و تلفات تصادفات را تا بیش از 40 درصد کاهش دهد.

بهینه سازی هزینه: در مقایسه با فرآیندهای مهر زنی و جوشکاری قطعه بندی شده سنتی، 12٪ در مواد صرفه جویی می کند و هزینه های نیروی کار را 60٪ کاهش می دهد.
