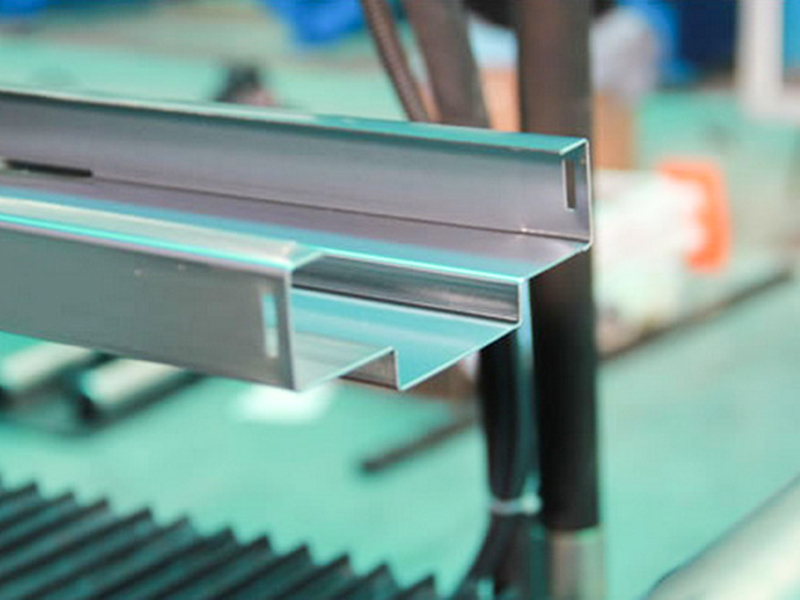

دستگاه رول فرمینگ قاب درب یک دستگاه خمش سرد و نورد ساز است که به طور خاص برای تولید قاب درب و پنجره (مانند قاب درب های امنیتی فولادی، درب ضد حریق، درب های گاراژ و درب های صنعتی) طراحی شده است. از چند غلتک دقیق برای خم شدن مداوم نوار فلزی (معمولاً فولاد گالوانیزه، فولاد با پوشش رنگی، فولاد ضد زنگ یا آلیاژ آلومینیوم) برای تولید دقیق و کارآمد پروفیلهای مقطع پیچیده بسته یا نیمه بسته مورد نیاز برای قاب درب استفاده میکند.
Jiangyin Hailong Machinery Factory است ماشین آلات رول فرمینگ چارچوب درب تامینکننده در چین. با بیش از ۱۲۰۰ رابطه مشتری، ما به صنایع متعددی با تجهیزات رولفرمینگ سفارشی خدمات میدهیم و عرضه میکنیم ماشین آلات رول فرمینگ چارچوب درب برای فروش.
اجزای اصلی:

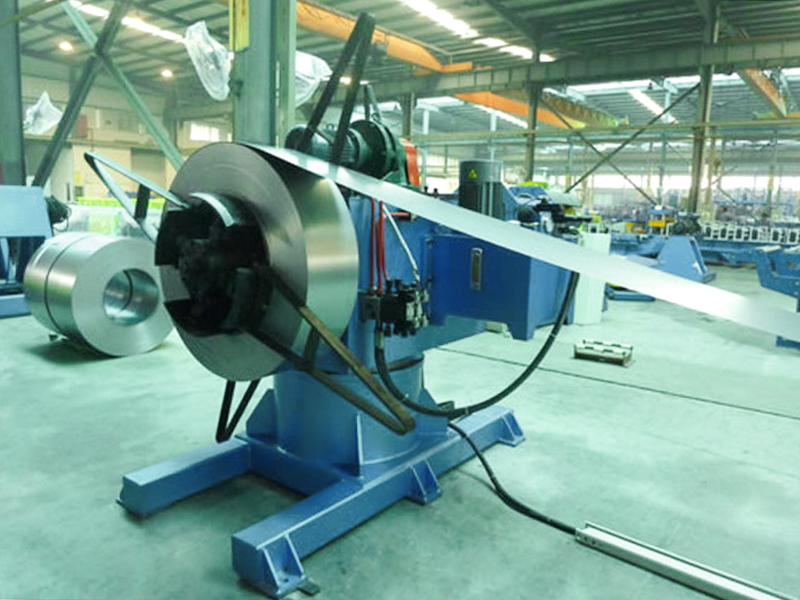

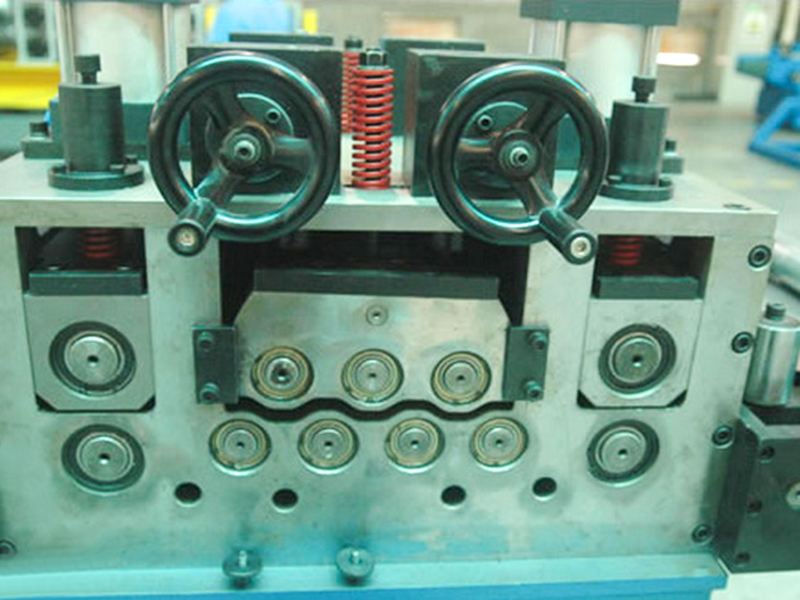

لحاف کننده و Leveler: سیم پیچ فلزی را باز می کند و استرس پیچش را از بین می برد و انتقال صاف به ناحیه شکل دهی را تضمین می کند.

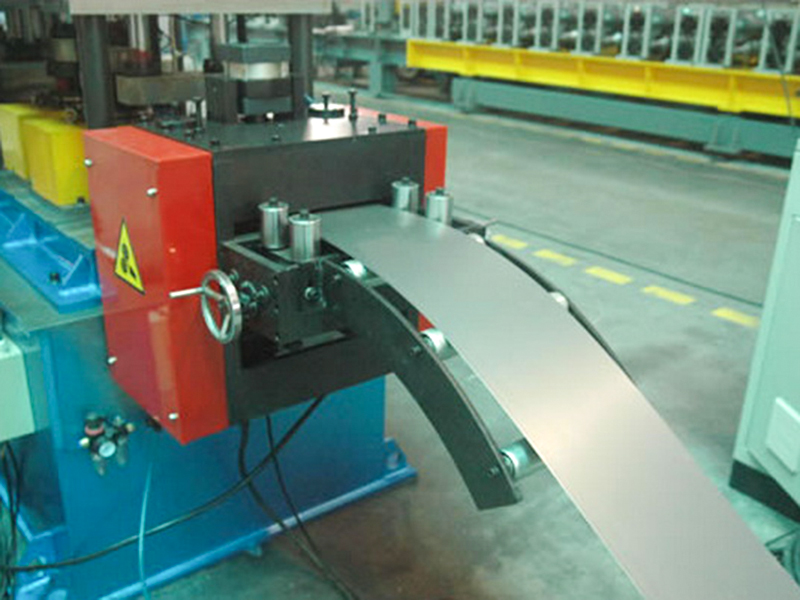

تغذیه کننده راهنما: نوار را دقیقاً به اولین مجموعه رول ها هدایت می کند تا از انحراف جلوگیری کند.

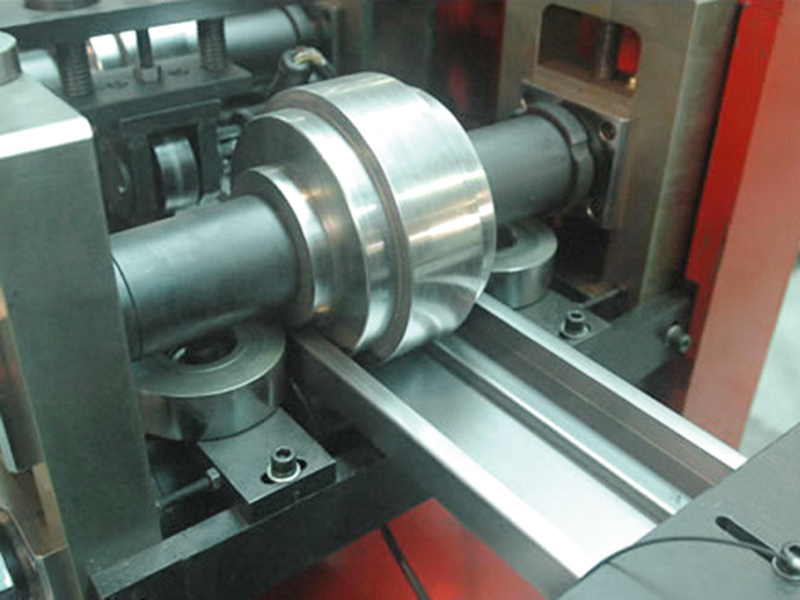

واحد شکلدهی اصلی (جزء هسته): مجموعههای متعددی از رولها در یک ترتیب فرآیند متوالی چیده شدهاند تا به تدریج ورق صاف را در سطح مقطع قاب درب بغلتانند.

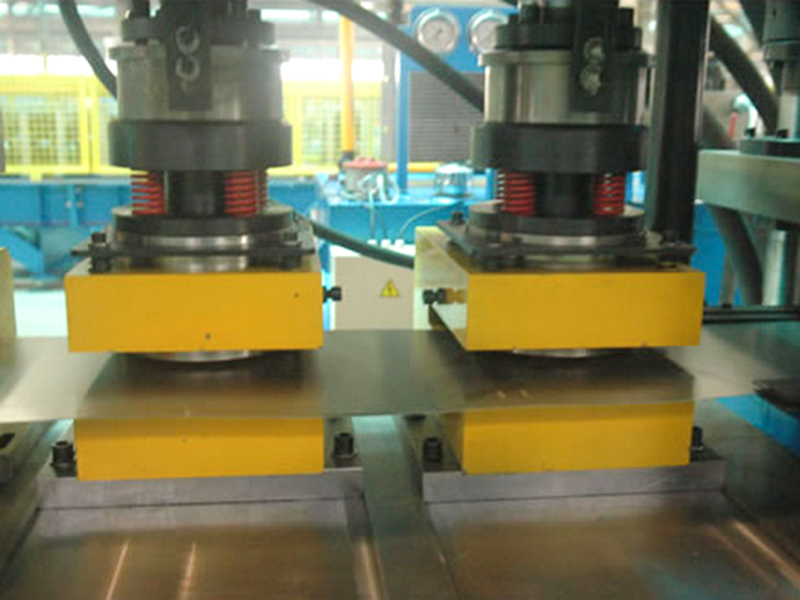

واحد پانچ درون خطی (اختیاری): سوراخ های کلید، سوراخ های لولا یا سوراخ های زهکشی را به طور همزمان در طول فرآیند شکل دهی سوراخ می کند و مراحل بعدی را کاهش می دهد.

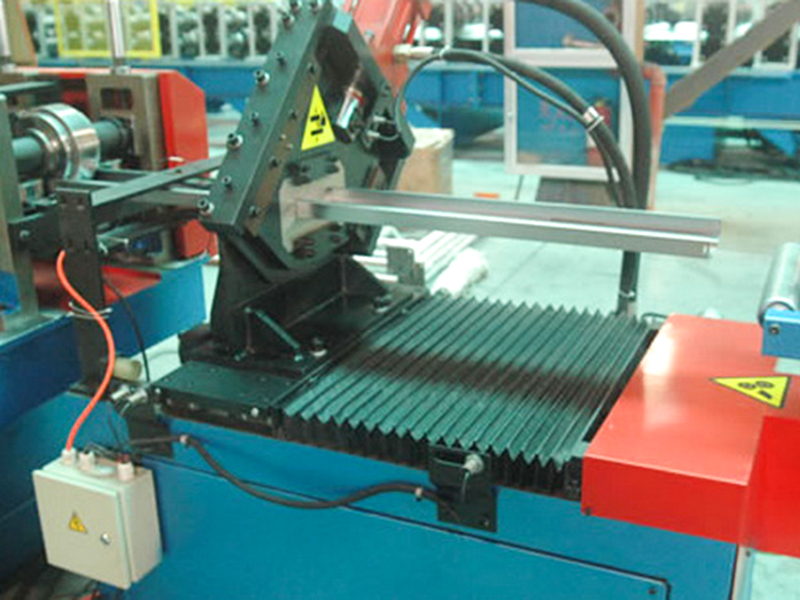

سیستم برش سرو: برش ردیابی با دقت بالا (اره پرنده/برش هیدرولیک)، که منجر به برش های صاف و بدون سوراخ با خطای طول ≤±0.5 میلی متر می شود.
پشتهکن خودکار: قابهای درب تمام شده را جمع میکند یا میرساند، از شمارش و بستهبندی پشتیبانی میکند.
سیستم کنترل PLC با عملکرد صفحه لمسی: پارامترها (طول/سرعت/کمیت) را تنظیم کنید، وضعیت عملکرد را در زمان واقعی نظارت کنید و تشخیص عیب را انجام دهید.
ارزش کاربردی صنعت:
جایگزینی فرآیندهای سنتی: جایگزینی خم و جوش دستی، کاهش مراحل و هزینه ها تا بیش از 30٪.
بهبود ثبات: تولید خودکار خطای انسانی را از بین می برد و قابلیت تعویض قاب های درهای با حجم بالا را تضمین می کند.
تقویت عملکرد سازه: سخت کاری سرد، استحکام پروفیل را افزایش می دهد و طول عمر درها و پنجره ها را افزایش می دهد.
| پارامترهای فنی | ||
| مورد | پارامتر | تذکر دهید |
| پایه ماشین | استاندارد ملی شماره 40 I-Beam Steel | ساختار کلی جوش |
| مواد غلتکی | Cr12MoV | سخت شدن خلاء |
| شفت اصلی | φ75, 45# فولاد | سخت شدن و تمپر |
| تشکیل گروه ها | 15 | |
| قدرت موتور اصلی | 7.5 کیلو وات | |
| روش درایو | درایو دو زنجیره ای 1.2 اینچی | |
| حالت برش | کات آف هیدرولیک | قدرت موتور ایستگاه هیدرولیک 11 کیلووات است |
| حالت مشت زدن | پانچ هیدرولیک | |
| Uncoiler | بار 5 تنی، با سکوی بارگیری | قدرت موتور ایستگاه هیدرولیک 2.2 کیلو وات است |
| سیستم کنترل | زیمنس/اشنایدر PLC | |
| سیستم هیدرولیک | نام تجاری BeiJin Huade | |
| طول کل خط تولید | حدود 18 متر | |
| وزن تجهیزات | حدود 5 تن | |
| ضخامت مواد خام | 0.6-1.2 میلی متر | کویل گالوانیزه Q235 |
| سرعت تولید | بیش از 25 متر در دقیقه | |
